Узкопроходные стеллажи для склада

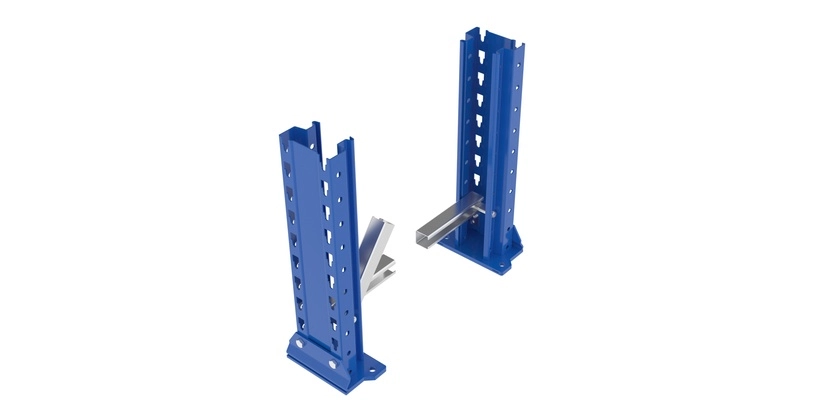

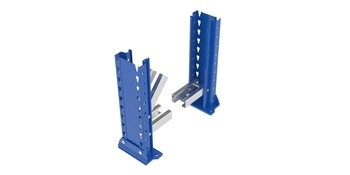

Вертикальные рамы — основной несущий элемент стеллажной конструкции. Каждая рама состоит из двух вертикальных стоек, соединенных системой горизонтальных и вертикальных раскосов для обеспечения максимальной устойчивости. Профиль стойки подбирается индивидуально в зависимости от планируемой нагрузки на секцию — от стандартных профилей для средних нагрузок до усиленных вариантов для тяжелых паллетных грузов. Рамы изготавливаются из высокопрочной стали S355MC с пределом текучести 355 МПа.

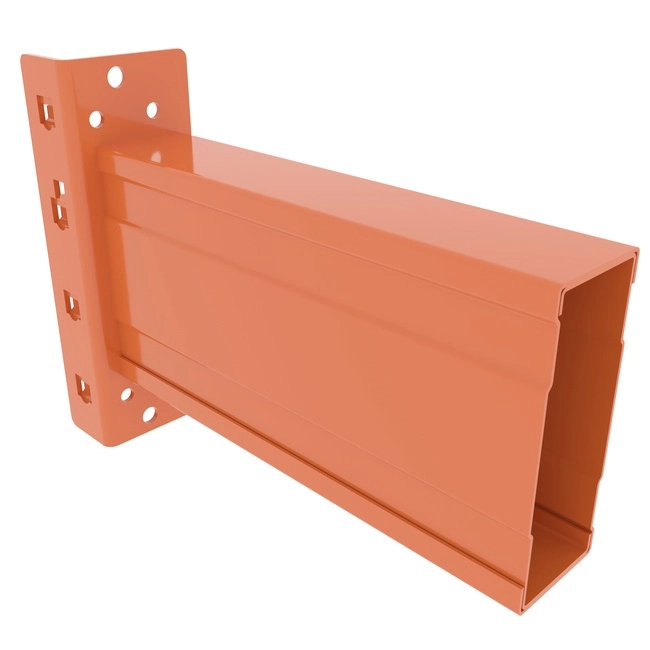

Балки — горизонтальные элементы, на которые непосредственно устанавливаются паллеты с грузом. Изготавливаются из высокопрочной холодногнутой стали с двумя С-образнымы профилями для оптимального распределения нагрузки. Конструкция балок позволяет выдерживать значительные весовые нагрузки — от 800 кг до 4500 кг на пару балок. Балки оснащены специальными замковыми механизмами для быстрой и надежной фиксации на рамах без использования дополнительного инструмента. Регулируемая высота установки позволяет адаптировать стеллаж под различные типы паллет (евро, финские, американские) и высоту груза.

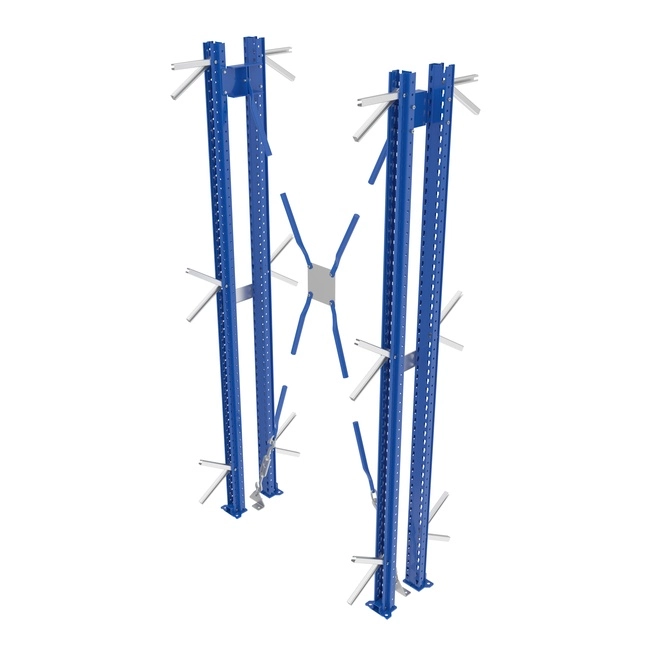

Система вертикальной жесткости (СВЖ) — специальное инженерное решение для повышения устойчивости стеллажных конструкций. Устанавливается на стеллажные ряды высотой от 6 метров, а также является обязательной в сейсмоопасных регионах. СВЖ представляет собой систему диагональных связей, которые монтируются между стеллажными рамами и обеспечивают дополнительное сопротивление боковым нагрузкам, ветровым воздействиям и сейсмическим колебаниям. Система изготавливается из высокопрочной стали и крепится при помощи болтовых соединений к бетонному полу для прочности.

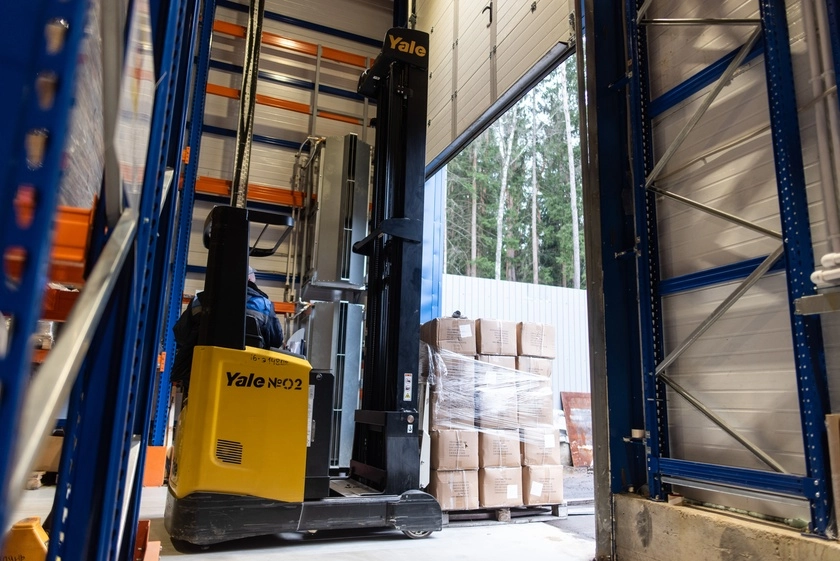

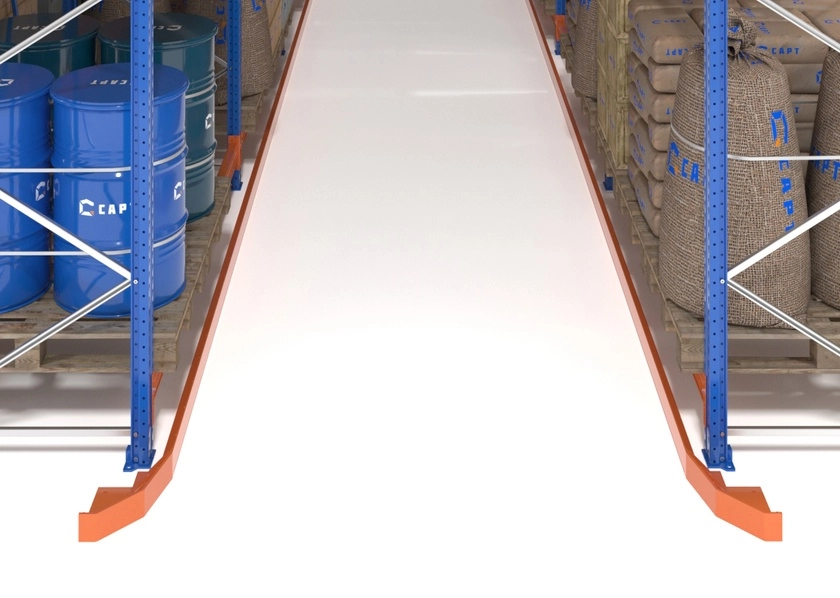

Направляющие — элемент узкопроходных стеллажных систем, обеспечивающий безопасное и точное перемещение спецтехники внутри узких проходов. Изготавливаются из высокопрочной износостойкой стали толщиной 5 мм с полимерным покрытием. Монтируются на уровне пола и надежно крепятся анкерными болтами. Направляющие обеспечивают точное позиционирование погрузочной техники, предотвращают столкновение со стеллажами и значительно повышают безопасность работы. Не используются в системах с индукционной или RFID-навигацией, где применяются альтернативные технологии позиционирования.

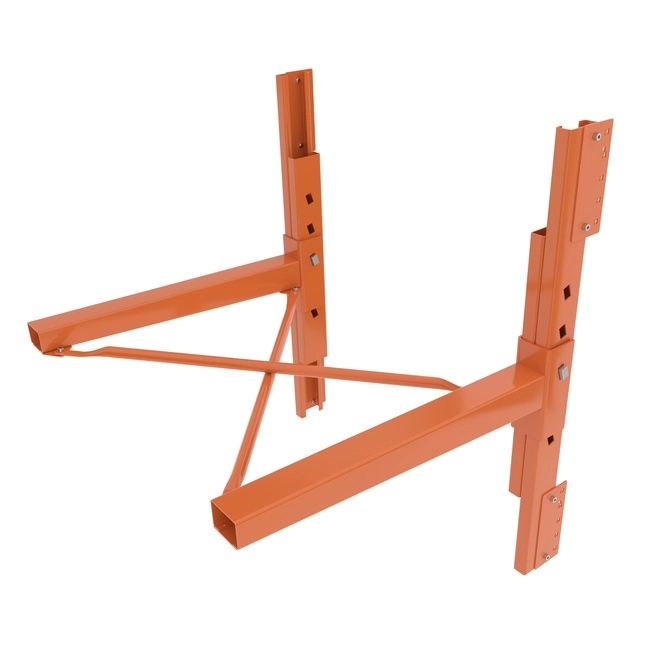

Торцевые консоли — элементы, которые устанавливаются в торцевой части стеллажных рядов для организации мест хранения пустых паллет и технологической тары. Торцевые консоли позволяют рационально использовать пространство склада, обеспечивая удобный доступ к пустой таре без основных стеллажных ячеек. Консоли проектируются с учетом нагрузки от пустых паллет (обычно до 500 кг на ячейку) и интегрируются в общую систему стеллажей.

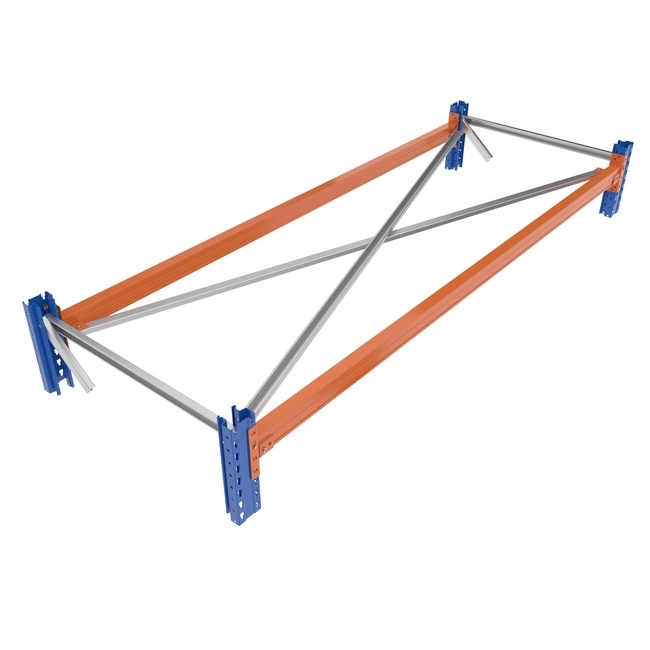

Система горизонтальной жесткости (СГЖ) — обязательный элемент при использовании торцевых консолей в узкопроходных стеллажах. Предназначена для компенсации дополнительных нагрузок, возникающих при установке выносных консольных элементов. СГЖ состоит из горизонтальных связей, которые устанавливаются между стеллажными рамами и создают дополнительный контур жесткости, предотвращающий деформацию конструкции. Система изготавливается из профильной стали и монтируется при помощи болтовых соединений, обеспечивая целостность и устойчивость всей стеллажной системы даже при максимальных нагрузках.

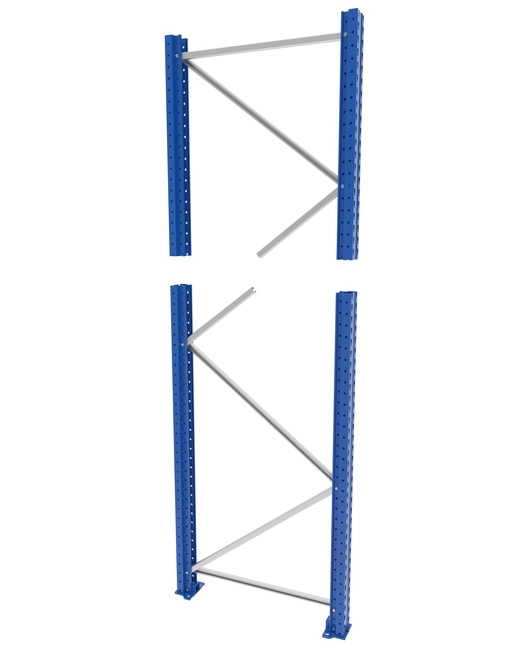

Раскосы — внутренние элементы рам, обеспечивающие геометрическую неизменяемость и устойчивость стеллажной конструкции. Вертикальные и горизонтальные раскосы создают жесткий каркас, который противостоит боковым нагрузкам и предотвращает деформацию стеллажей при эксплуатации. Раскосы соединяются со стойками при помощи болтовых соединений, создавая единую несущую систему.
