Что такое набивные стеллажи

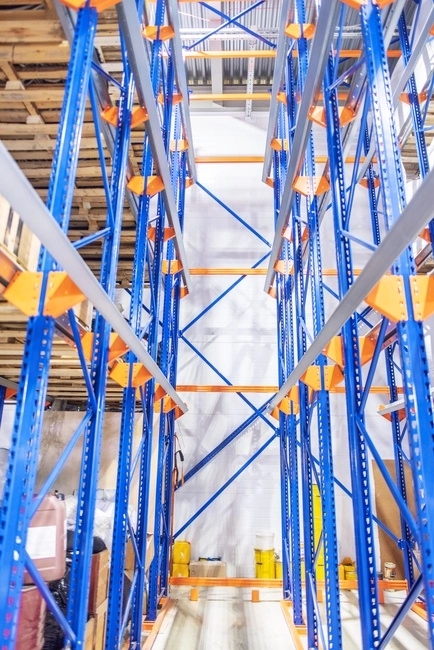

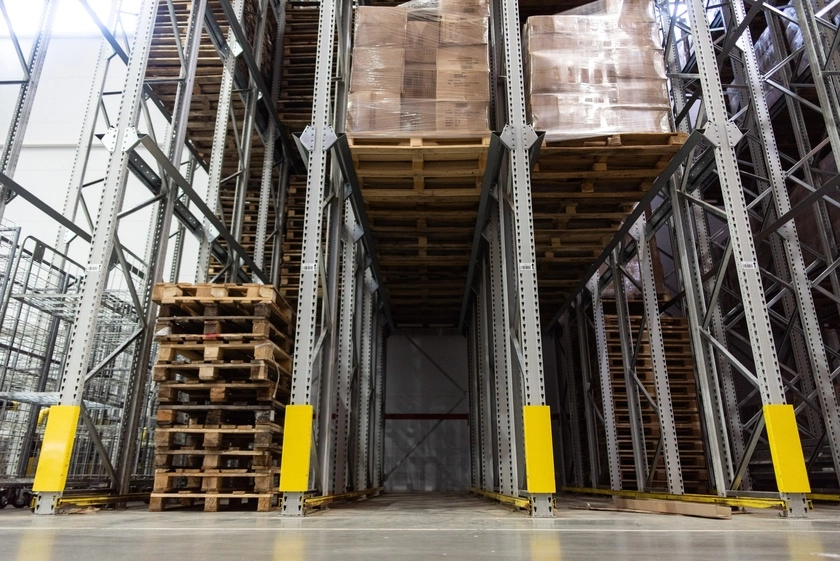

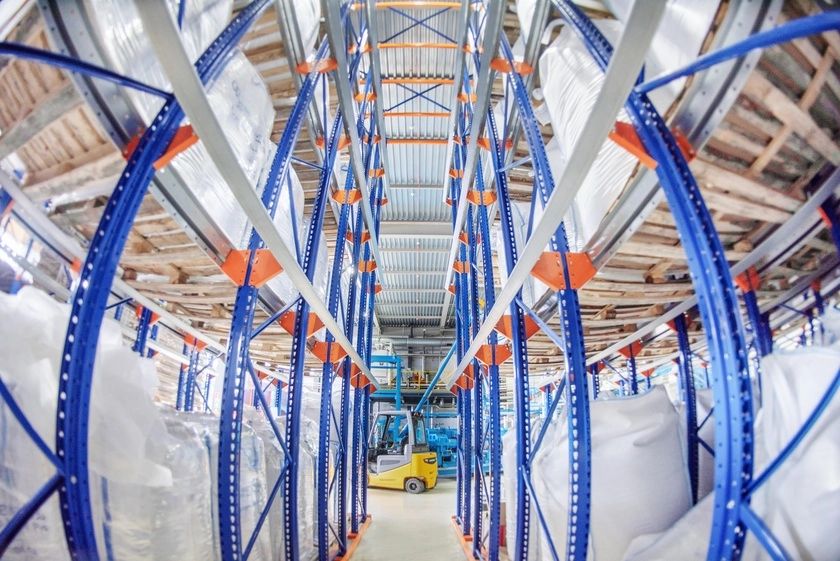

Набивные стеллажи (также известные как глубинные или тоннельные) — это специализированные складские системы, предназначенные для компактного хранения однородных грузов на поддонах. Их ключевая особенность — возможность заезда погрузочной техники внутрь конструкции, что позволяет размещать паллеты в глубину, значительно увеличивая полезный объем склада.

Экономия площади

Отсутствие межстеллажных проходов позволяет использовать до 60% площади склада.

Гибкость конфигурации

Регулируемые ярусы с шагом от 50 мм адаптируются под грузы разных габаритов.

Высокая плотность хранения

Глубина набивки до 10 паллет в глубину для максимального использования объема склада.

Надежность

Конструкция выдерживает нагрузку до 1500 кг на паллету.

Преимущества набивных стеллажей

Экономия складского пространства

Исключение межстеллажных проходов позволяет эффективно использовать до 60% площади склада, увеличивая вместимость хранения в 2-3 раза по сравнению с традиционными системами.

Снижение эксплуатационных затрат

Минимальное количество техники для обслуживания, низкие расходы на освещение благодаря компактному размещению грузов.

Высокая скорость обработки грузов

Быстрая загрузка и выгрузка однородных партий продукции за счет последовательного доступа и оптимизированной логистики перемещений.

Масштабируемость системы

Легкое наращивание глубины и ширины стеллажей, возможность расширения системы без остановки складских операций.

Безопасность хранения

Прочная конструкция с защитными ограждениями, ограничителями паллет и усиленными направляющими обеспечивает сохранность груза и безопасность персонала.

Универсальность применения

Подходят для различных отраслей: пищевой промышленности, химической продукции, строительных материалов и других видов грузов.

Всеклиматическая устойчивость

Оцинкованное и полимерное покрытие позволяет использовать стеллажи в морозильных камерах и помещениях с повышенной влажностью

Простота монтажа и обслуживания

Модульная конструкция собирается без сварки, а износостойкие компоненты легко заменяются без остановки работы склада.

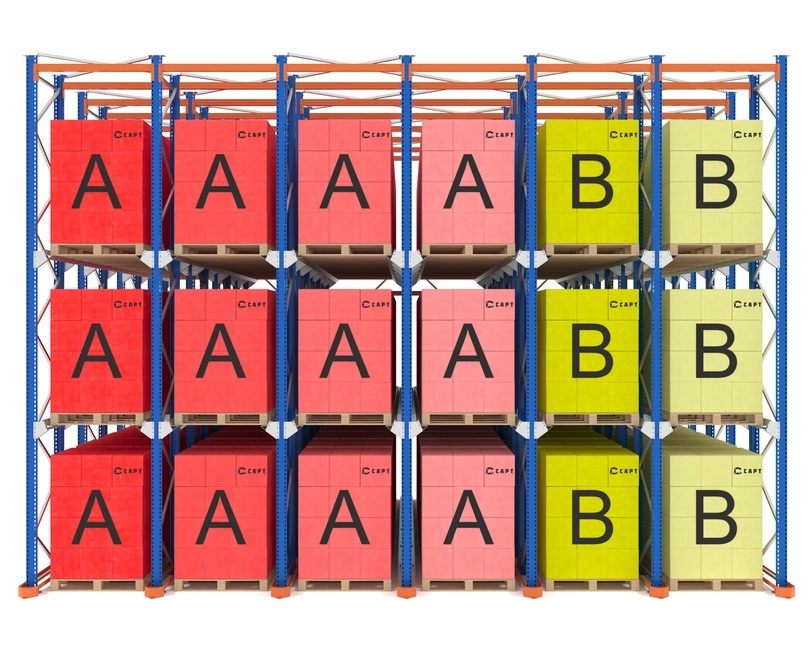

Оптимальная организация LIFO

Решение для хранения однородных партий продукции без строгих требований к ротации по срокам годности.

Высокая грузоподъемность

Усиленная конструкция выдерживает нагрузку до 3000 кг на паллетоместо, обеспечивая надежное хранение тяжелых грузов.

Быстрая окупаемость

Низкая стоимость паллетоместа и высокая плотность хранения обеспечивают возврат инвестиций в кратчайшие сроки.

Гибкая конфигурация

Возможность создания каналов разной глубины и высоты под специфические требования различных типов грузов.

Основные элементы набивных стеллажей

Кликните на элемент для просмотра подробной информации

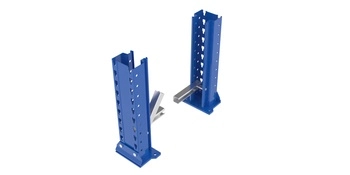

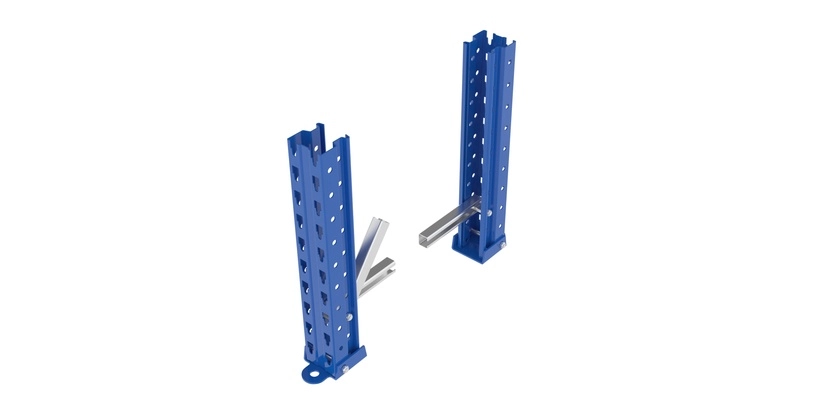

Рама

Основной несущий элемент стеллажа, состоящая из двух вертикальных стоек, производимых из гнутого профиля сложного сечения с 14 рёбрами жёсткости. В зависимости от требуемой грузоподъёмности, конструктор подбирает соответствующий профиль стойки. Рамы соединяются между собой для формирования секций и обеспечивают устойчивость всей конструкции.

Заказать этот элемент

Рама

Состоит из двух стоек с диагональными и горизонтальными расокосами

Кронштейн

Крепежный элемент для установки ложементов на стойки

Ложемент

Направляющие для размещения паллет

СГЖ

Система горизонтальной жесткости

Ограничитель поддона

Фиксатор для паллет для систем LIFO

Элементы защиты

Защита рам и направляющие для техники

Стволовой отсек

Дополнительная усиливающая секция

Рама

Состоит из двух стоек с диагональными и горизонтальными расокосами

Заказать этот элемент

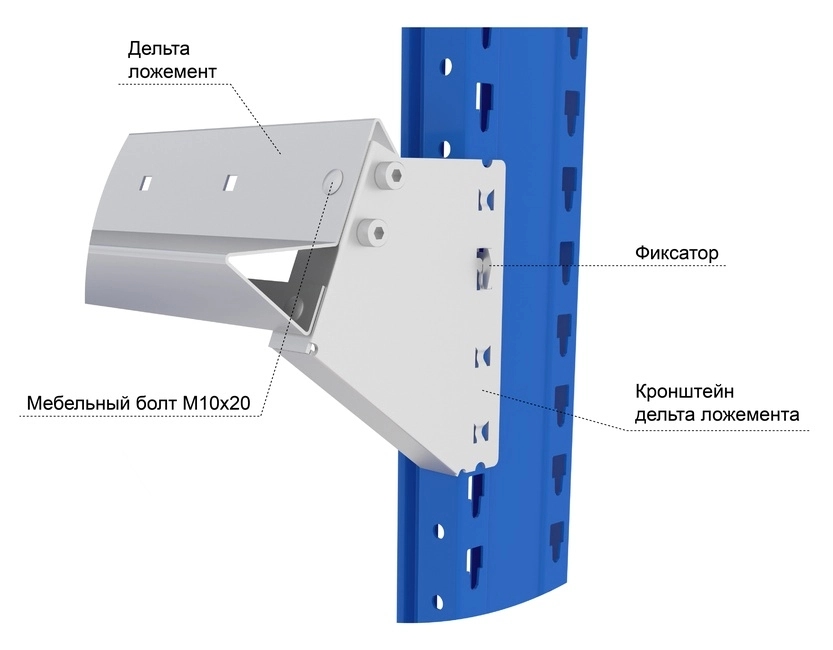

Кронштейн

Крепежный элемент для установки ложементов на стойки

Металлический крепежный элемент, который фиксируется на стойках рамы и служит опорой для ложементов. Изготавливается из прочной стали толщиной 4 мм. Имеет зацепы для регулировки по высоте с шагом 50 мм на перфорации стойки. Обеспечивает равномерное распределение нагрузки на раму.

Заказать этот элемент

Ложемент

Направляющие для размещения паллет

Горизонтальные направляющие, на которые непосредственно устанавливаются паллеты с грузом. Они изготавливаются из оцинкованной стали и имеют специальную форму, предназначенную для надёжного размещения поддонов и равномерного распределения нагрузки. Длина ложементов варьируется от 500 мм до 10 метров в зависимости от глубины стеллажа

Заказать этот элемент

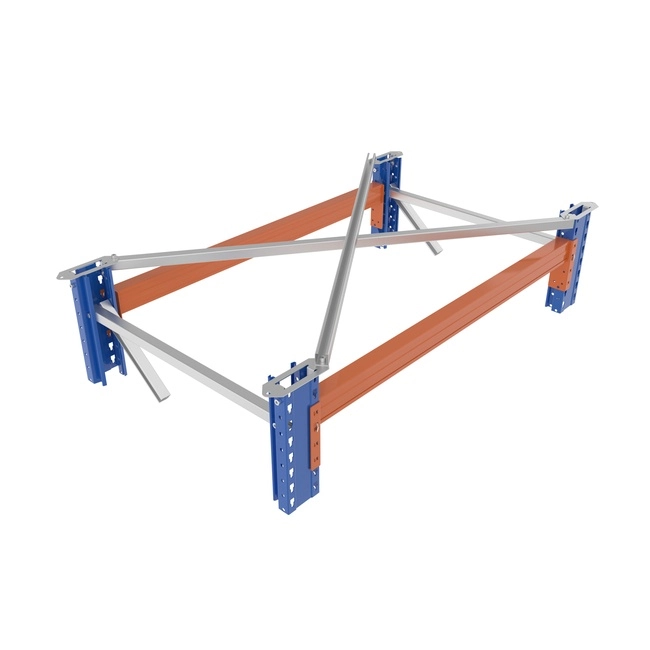

СГЖ

Система горизонтальной жесткости

Устанавливается в верхней части секции стеллажа для увеличения жесткости конструкции и предотвращения перекосов. Состоит из поперечных связей между стойками, которые образуют единую устойчивую систему. Особенно важна для высоких стеллажей (от 6 метров) и систем FIFO, где требуется повышенная устойчивость к динамическим нагрузкам.

Заказать этот элемент

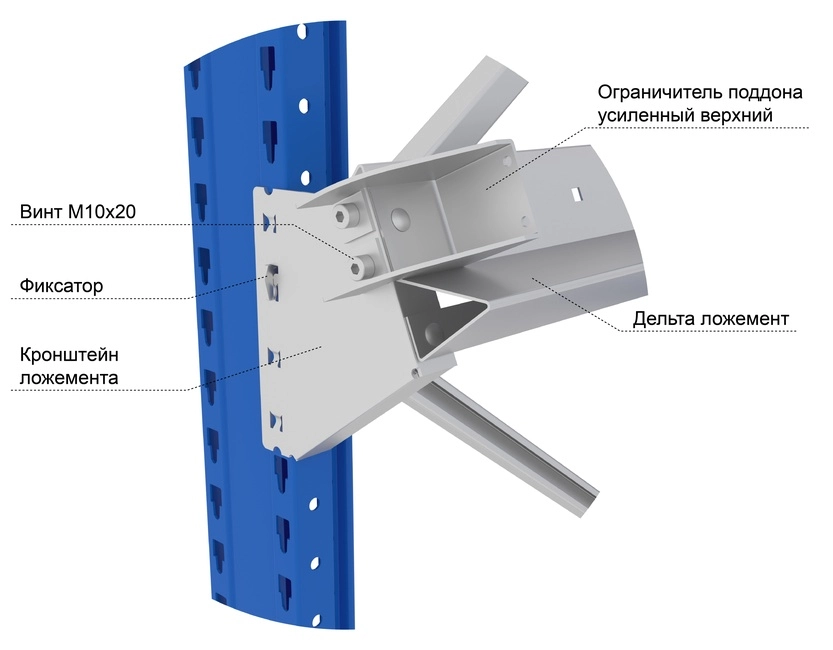

Ограничитель поддона

Фиксатор для паллет для систем LIFO

Устанавливается в конце ряда системы LIFO для предотвращения выхода поддона за пределы стеллажа. Изготавливается из прочного металла, выдерживающего ударные нагрузки. Обеспечивает безопасность погрузочно-разгрузочных работ.

Заказать этот элемент

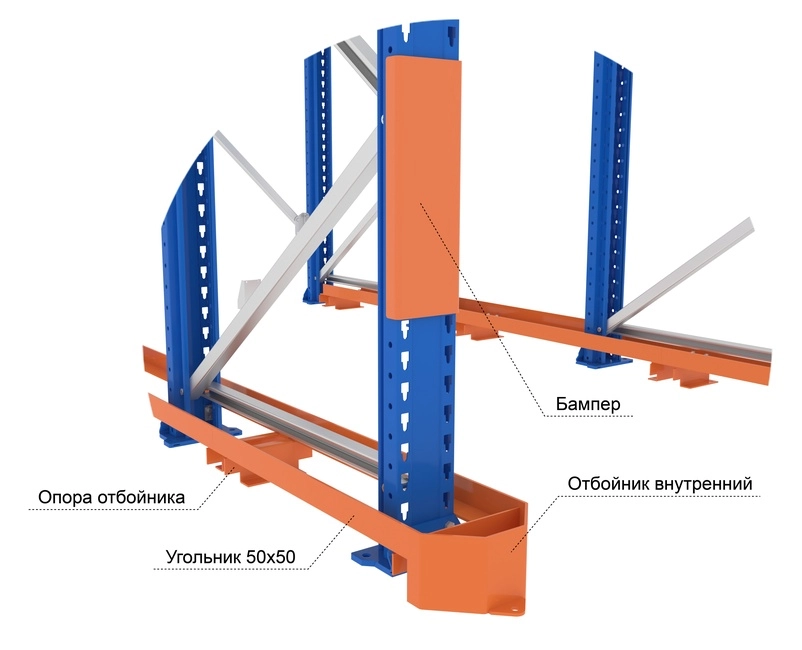

Элементы защиты

Защита рам и направляющие для техники

Обязательные элементы для набивных стеллажей, выполняющие две функции: защита стоек от ударов погрузочной техники и направляющие для точного позиционирования вилочного погрузчика. Включают в себя отбойники, защитные уголки и направляющие рельсы. Изготавливаются из износостойких материалов с яркой маркировкой для лучшей видимости.

Заказать этот элемент

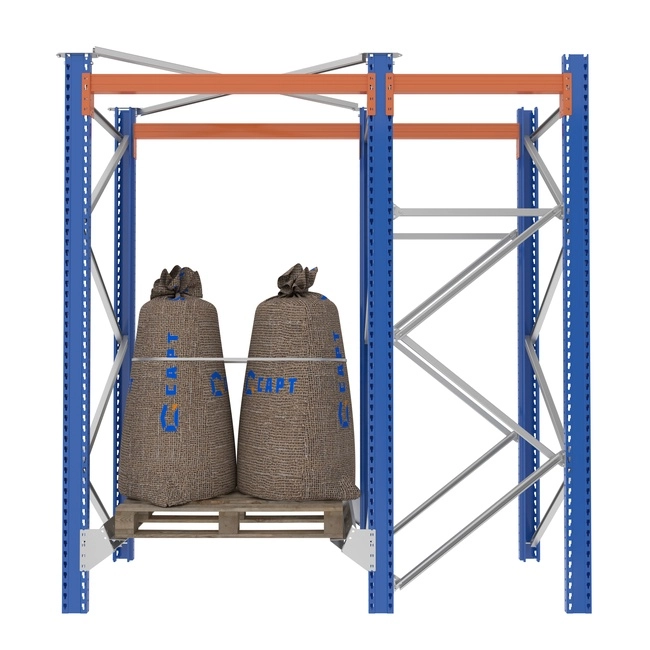

Стволовой отсек

Дополнительная усиливающая секция

Дополнительная секция, которая усиливает конструкцию, повышает грузоподъёмность и жесткость стеллажной системы. Решение о её установке принимается во время проектирования. Обязательно устанавливается если набивные стеллажи выше 6 метров или используются в системе FIFO для обеспечения необходимой жесткости конструкции. Состоит из диагональных и горизонтальных расокосв.

Заказать этот элемент

Как выбрать набивные стеллажи

Критерии выбора оптимальной системы хранения

Определите тип товара

Набивные стеллажи подходят для однородных грузов с небольшим количеством SKU. Для разнообразия товаров рассмотрите другие системы.

Выберите принцип работы

LIFO - для товаров без срока годности, FIFO - для продукции с ограниченным сроком хранения.

Рассчитайте нагрузку

Стандартные конструкции выдерживают до 1500 кг на паллету. Для тяжелых грузов требуются усиленные рамы.

Определите глубину каналов

Для LIFO - глубина до 20 м, для FIFO - проходная схема с шаттлом для ускорения обработки.

Учтите особенности помещения

Высота потолков, расположение колонн, тип пола - все это влияет на конструкцию стеллажей.

Нужна помощь в выборе? Наши специалисты бесплатно проконсультируют и подберут оптимальное решение!

Получить консультацию

Часто задаваемые вопросы

Какие грузы лучше всего подходят для набивных стеллажей?

Набивные стеллажи идеальны для однородных грузов с небольшим количеством SKU: строительные материалы, напитки, запасные части, замороженные продукты. Для разнообразного ассортимента лучше рассмотреть другие системы хранения.

Какой принцип работы выбрать - LIFO или FIFO?

LIFO (Last In, First Out) подходит для товаров без срока годности - металлопрокат, упаковка. FIFO (First In, First Out) необходим для продукции с ограниченным сроком хранения - продукты питания, химия.

Какая максимальная нагрузка на паллету?

Стандартные конструкции выдерживают до 1500 кг на паллету. Для более тяжелых грузов мы предлагаем усиленные рамы.

Какой техникой можно работать с набивными стеллажами?

Для работы с набивными стеллажами подходят вилочные погрузчики, штабелёр, ричтрак, способный работать в узких проходах. Для автоматизированных систем мы предлагаем радиошаттлы (например, AutoSat).

Профессиональный монтаж и гарантийное обслуживание

Комплексные решения для складского оборудования с гарантией

Инженерный анализ

Наши специалисты проводят детальные замеры помещения, анализируют характеристики пола (ровность, нагрузку, покрытие) и разрабатывают 2D-модель будущей стеллажной системы с учетом всех технических требований.

Монтаж конструкции

Установка выполняется сертифицированными монтажниками с применением профессионального оборудования. Средний срок монтажа - 3-7 рабочих дней в зависимости от сложности проекта.

Тестирование и сдача

Каждая секция тестируется под нагрузкой. По завершении вы получаете полный пакет документов: паспорт оборудования, инструкцию по эксплуатации и акт выполненных работ.

Системы безопасности и дополнительные опции

Антисейсмические крепления

Специальные системы вертикальной и горизонтальной жесткости для устойчивости конструкции

LED освещение

Энергоэффективная подсветка рабочих зон с датчиками движения

Маркировка опасных зон

Флуоресцентная разметка и предупреждающие знаки по стандартам ГОСТ

Автоматические перегородки

Раздвижные системы для зонирования пространства и контроля доступа

Параметр	Набивные стеллажи	Фронтальные стеллажи	Шаттловые стеллажи
Плотность хранения	До 60%	До 40%	До 60%
Скорость обработки	Низкая	Высокая	Средняя
Стоимость (руб/место)	От 2500	От 1500	От 4000
Тип товара	Однородный	Любой	Однородный/серийный
Срок службы	20+ лет	20+ лет	20+ лет
