Система хранения кабельных барабанов и бухт
Эффективное хранение и обработка кабельной продукции играют важную роль в промышленном производстве. Чтобы упростить эту задачу, операторы складского комплекса используют специализированные стеллажи, оснащённые ячейками для фиксации барабанов и бухт. Рассказываем, из чего состоят эти системы, в каких отраслях их применяют и что следует учитывать в процессе интеграции.
Заказать
Эффективное хранение и обработка кабельной продукции играют важную роль в промышленном производстве. Чтобы упростить эту задачу, операторы складского комплекса используют специализированные стеллажи, оснащённые ячейками для фиксации барабанов и бухт.
Стеллаж для хранения кабельной продукции — модульная металлическая система для хранения и отмотки барабанов, бухт или бобин с места установки
Стеллаж для хранения кабельной продукции — модульная металлическая система для хранения и отмотки барабанов, бухт или бобин с места установки. Он включает:
Основа конструкции, выполненная из стального перфорированного профиля с шагом отверстий 50 мм. Перфорация позволяет регулировать высоту балок и валов под катушки разного диаметра.
Соединяют стойки и формируют ярусы. Выдерживают нагрузку от нескольких тонн и служат опорой для осей.
Металлические штанги, на которые устанавливают кабельные катушки. Валы могут быть смонтированы в скользящие опоры, которые дают катушкам свободно вращаться при размотке.
Удерживают вал в рабочем положении, не дают ему сместиться под нагрузкой. Некоторые конструкции оснащают стопорами, фиксирующими барабан от произвольного вращения.
Для монтажа конструкции к полу, особенно при работе с тяжёлыми катушками или на открытых площадках.

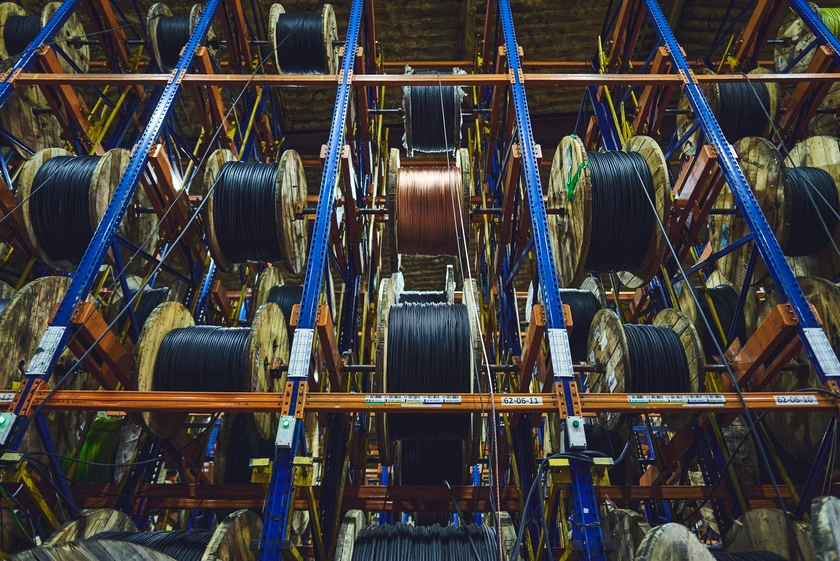

Катушку устанавливают на вал, закреплённый между двумя боковыми рамами. Поскольку вал свободно вращается, кабель можно разматывать прямо со стеллажа, не снимая и не перемещая катушку. Это повышает безопасность, ускоряет работу, снижает механическую нагрузку на изоляцию кабеля.
В зависимости от конфигурации, стеллаж оснащают вертикальными (для хранения бухт без бобин), горизонтальными (для установки катушек) или смешанными осями.
Бесплатно рассчитаем стоимость стеллажей для катушек и подготовим коммерческое предложение с учетом ваших потребностей.
Персонал может отматывать кабель непосредственно с места хранения, не снимая барабан
Персонал может отматывать кабель непосредственно с места хранения, не снимая барабан. Эта система:
Персоналу не нужно перемещать тяжёлые катушки по цеху.
Стеллаж для кабельных барабанов можно установить в цех на участок или к месту отгрузки.
Сотрудникам не нужно работать с нестабильно подвешенными барабанами.
Материал отматывают плавно, без деформации оболочки, защемлений или изломов.
Выбор стеллажной системы зависит от типа кабельной продукции, её массы и условий хранения

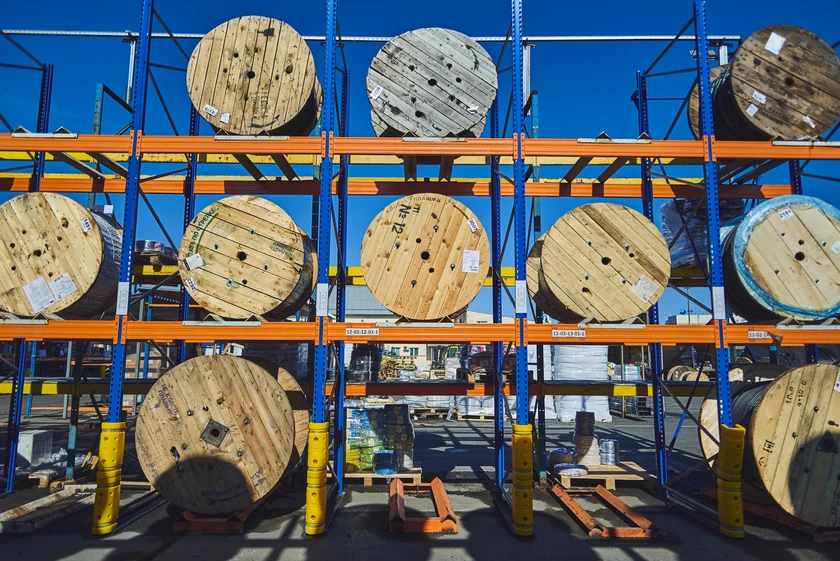

Специализированные стеллажи для кабелей рассчитаны на хранение тяжёлых катушек диаметром от 600 до 1600 мм и массой до 2 тонн на ось. Эти системы:
Подходят для складов, логистических терминалов и кабельных производств с высокой нагрузкой.
Системы для компактной кабельной продукции (диаметром 200–800 мм). Используют:
Стеллажи для кабельных бухт сочетают минимальную глубину с возможностью установки вплотную к стене, что важно в цехах и сервисных мастерских.
Системы хранения кабельной продукции на открытых площадках.
Стеллажи для катушек под ваш типоразмер
При выборе кабельных стеллажей учитывайте эргономику системы и её характеристики: габариты, максимальную нагрузку, гибкость настройки для быстрого масштабирования
Стеллажи для кабельных барабанов рассчитаны на интенсивную эксплуатацию и высокие нагрузки:
Для тяжёлых катушек предусмотрены армированные валы из стального прутка, устанавливаемые в опорные блоки с втулками скольжения. Это создаёт надёжную опору и обеспечивает плавную размотку без перекосов.
Стеллажи для хранения катушек оснащают функцией гибкой настройки под разный диаметр бобин:

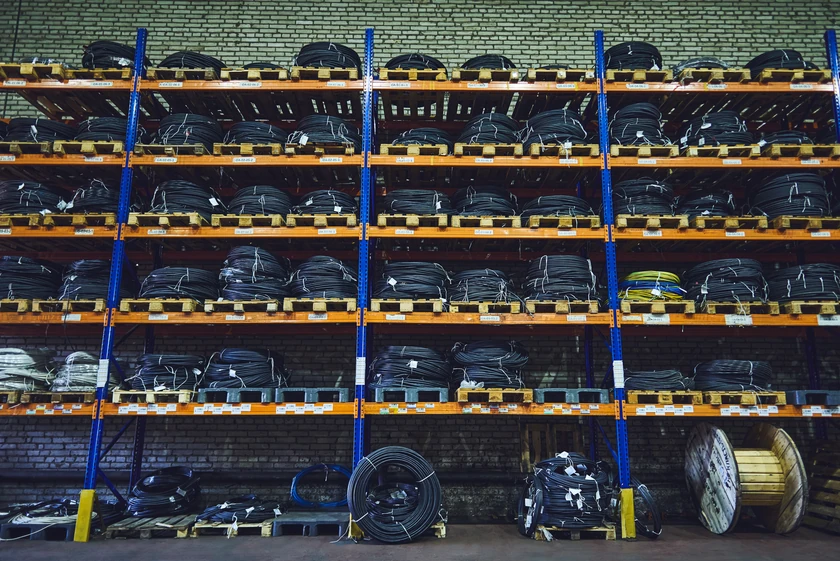

Регулируемая высота ярусов особенно важна при размещении катушек разного диаметра на одной секции.
Опционально конструкцию оснащают балками и регулируемыми опорами, которые позволяют адаптировать ячейку под хранение нестандартных катушек с кабелем.
Специализированные стеллажи для хранения кабеля применяют в самых разных отраслях промышленности — от энергетики и телекоммуникаций до машиностроения и логистики
В складских комплексах, которые хранят кабельную продукцию, специализированные стеллажи обеспечивают рациональную укладку, учёт катушек по типу и размеру. Фронтальный доступ для быстрой отгрузки и комплектации заказов. Интеграция с системой штрихкодирования или WMS — особенно при модульной структуре стеллажей. Решения на 2–3 яруса помогают эффективно задействовать вертикальный объем, снижая итоговую стоимость за м² хранения.
На производственных участках, особенно в электро и приборостроении, стеллажи применяют в виде локальных размоточных узлов, установленных рядом со станками. В конструкциях с роликовыми направляющими и тормозами, исключающими заклинивание при подаче кабеля. Это минимизирует перемещения внутри цеха, снижает простой оборудования, повышает ритмичность производства.

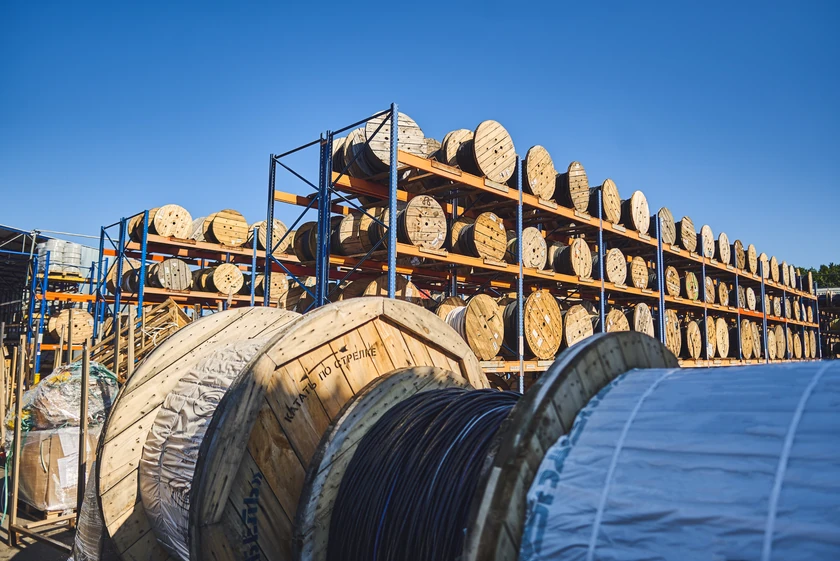

В условиях, когда площади складского помещения недостаточно или строительство склада экономически нецелесообразно, операторы устанавливают уличные стеллажи с защитным навесом. Их используют на строительных и монтажных базах, в логистических хабах на открытом воздухе, в энергетических компаниях и у подрядчиков, работающих с линиями электропередач. Этим системам характерны устойчивость к климатическим воздействиям и возможность оперативного доступа к любой катушке без необходимости заносить её в помещение.
Индивидуальные решения для хранения барабанов
Не просто система хранения, а эффективный инструмент, который повышает эффективность складских и производственных процессов. Благодаря продуманной конструкции, высокой грузоподъёмности и модульной архитектуре, такие системы помогают:
При выборе стеллажа учитывайте параметры кабельной продукции, интенсивность работы персонала, условия размещения. Для складов подходят модели с многоярусной загрузкой и фронтальным доступом, для цехов — компактные системы с отмоткой на месте, для уличного хранения — антикоррозионные конструкции с защитными навесами.
Качественный стеллаж для кабельных катушек — инвестиция в устойчивую логистику, безопасность персонала, снижение затрат на обработку кабельной продукции.
Комплексное оснащение складов под любые задачи
Многоуровневые конструкции с прямыми платформами подходят для паллетного хранения и организации дополнительных рабочих зон. Эти универсальные системы позволяют эффективно использовать высоту помещения, создавая дополнительные уровни для хранения и работы.
Классические системы с прямый доступ к паллетам с фронтальной загрузкой и доступом с двух сторон. Отличаются высокой грузоподъемностью и подходят для любых типов складов, обеспечивая быстрый и удобный доступ к товарам.
Универсальные системы поддерживают различные типы загрузки для складирования паллетированных грузов. Обеспечивают оптимальное использование складского пространства и быстрый доступ к грузам, что делает их универсальным решением для современных складов.
Системы глубинного хранения с последовательной загрузкой паллет обеспечивают максимальную плотность складирования. Используют для однородных партий товаров, позволяя значительно экономить складское пространство за счет использования глубины.
Многоуровневые системы создают дополнительные ярусы хранения и рабочие площадки, значительно увеличивая полезную площадь склада. Индивидуальное проектирование позволяет адаптировать конструкции под конкретные потребности предприятия.
Стеллажи серии СМК предназначены для компактного хранения мелкоштучных товаров в коробках и лотках с нагрузкой от 100 кг на полку. Гибкая конфигурация делает их лучшим решением для систематизации мелких товаров.
Многоярусные системы на основе стеллажных конструкций достигают высоты до 12 метров и создают до 5 этажей хранения для товаров средней тяжести. Нагрузка от 800 кг/м² делает их надежным решением для интенсивной эксплуатации.
Высокотехнологичные автоматизированные системы используют самоходный шаттл для работы с паллетами, обеспечивая высокую плотность хранения и полную автоматизацию операций. Быстрый доступ к грузам и эффективное использование пространства делают их передовым решением для современных складов.
Ответы на популярные вопросы о стеллажах для катушек
Стеллажи поддерживают кабельные барабаны диаметром от 400 до 1800 мм и массой от 1500 до 3000 кг на ось. Подходят для катушек с кабелем, проводом, веревкой и другими материалами. Системы адаптированы под различные типоразмеры и обеспечивают надежное хранение.
Да, валы свободно вращаются в опорах, что позволяет разматывать кабель без снятия катушки. Это повышает безопасность и ускоряет работу. Отмотка происходит плавно, без деформации оболочки кабеля.
Стойки имеют перфорацию с шагом 50 мм, что позволяет устанавливать балки и валы на нужной высоте без демонтажа всей секции. Регулировка особенно важна при размещении катушек разного диаметра на одной секции.
Высота конструкции составляет от 2 до 12 метров в зависимости от количества ярусов и высоты помещения склада. Многоярусные системы эффективно используют вертикальное пространство, увеличивая полезную площадь.
Анкерное крепление обязательно для тяжелых катушек и уличных конструкций. Обеспечивает устойчивость и безопасность эксплуатации. Крепление выполняется анкерными болтами диаметром 12 мм и длиной 120 мм.
Да, существуют модели с порошковым покрытием, навесами и козырьками для защиты от осадков и УФ-излучения. Уличные конструкции устойчивы к климатическим воздействиям и обеспечивают надежное хранение на открытых площадках.
Барабаны требуют валов с подшипниками для тяжелых катушек до 2 тонн. Бухты используют перекладины с осями для компактной продукции диаметром 200-800 мм. Каждый тип оптимизирован под свой диапазон размеров и веса.
Конструкции оснащают тормозными механизмами или стопорами, которые фиксируют барабан от произвольного вращения при хранении. Это предотвращает повреждение кабеля и обеспечивает безопасность персонала.
Количество зависит от ширины ячейки (600-1200 мм) и длины секции. Модульная структура позволяет масштабировать систему под потребности. Расчет проводится индивидуально с учетом параметров катушек и интенсивности работы.
Да, компактные системы с отмоткой на месте устанавливают рядом со станками, минимизируя перемещения и повышая ритмичность производства. Это снижает простой оборудования и повышает эффективность работы.
Конструкции изготавливают из стального перфорированного профиля с порошковым покрытием для защиты от коррозии и долговечности. Сталь обеспечивает высокую прочность и надежность при длительной эксплуатации.
Модульная структура стеллажей позволяет интегрировать их с системами штрихкодирования и WMS для автоматизации учета и управления. Это обеспечивает прозрачность складских операций и повышает эффективность логистики.
