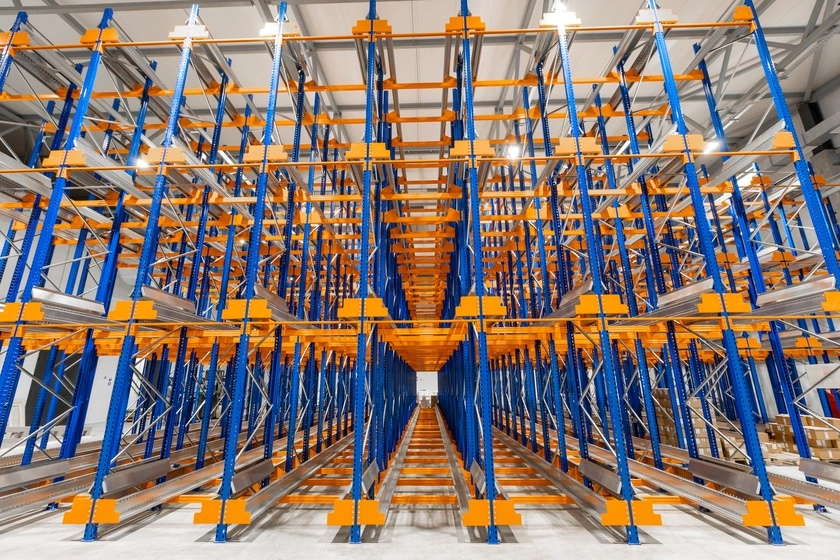

Шаттловые стеллажи
Инновационное решение для автоматизации склада
Шаттловые стеллажи — это революционная система хранения, которая сочетает в себе высокую плотность размещения паллет, полную автоматизацию процессов и значительное снижение операционных затрат.
Современные склады требуют максимальной эффективности, точности и скорости обработки грузов. Шаттловая система позволяет оптимизировать пространство и повысить производительность складских операций.
Наша компания предлагает комплексные решения по внедрению шаттловых систем хранения, включая проектирование, поставку оборудования и пуско-наладку. Мы работаем с ведущими производителями складского оборудования и предлагаем оптимальные решения для вашего бизнеса.
Что такое шаттловые стеллажи?

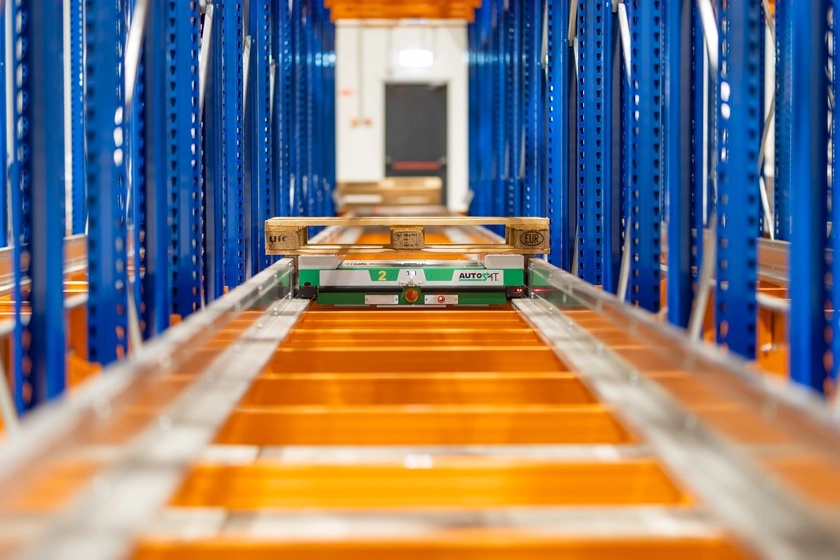

Шаттловые стеллажи представляют собой автоматизированную систему хранения, в которой основную функцию выполняет шаттл — роботизированный модуль, самостоятельно перемещающий паллеты внутри стеллажных каналов. В отличие от традиционных набивных или гравитационных систем, где требуется ручной труд или используется сила тяжести, шаттловая технология полностью исключает человеческое вмешательство, обеспечивая высокую точность и скорость операций.
Процесс работы включает три этапа: оператор размещает паллету у входа в канал, после чего шаттл подхватывает груз и точно позиционирует его на свободное место в глубине стеллажа. По команде с пульта робот доставляет нужную паллету к выходу. Шаттл оснащён датчиками расстояния, фотосенсорами и системой плавного торможения, что гарантирует сохранность груза и безопасность эксплуатации.
Автоматизация
Полная автоматизация процессов хранения и перемещения грузов. Роботизированные шаттлы работают автономно 24/7, исключая человеческий фактор и повышая точность операций
Скорость
Высокая скорость обработки грузов - до 300 паллет за смену. Оптимизированные алгоритмы движения обеспечивают минимальное время доступа к товарам
Гибкость
Поддержка принципов FIFO (первый пришел - первый ушел) и LIFO (последний пришел - первый ушел) для разных типов товаров и логистических задач
Универсальность
Стабильная работа в широком температурном диапазоне - от -30°C до +45°C. Идеальное решение для холодильных складов и неотапливаемых помещений
Преимущества шаттловых стеллажей
Максимальная плотность хранения
Увеличение полезной площади склада на 60–80% за счет минимального расстояния между паллетами (от 20 мм) и глубины каналов до 40 паллет. Оптимальное использование каждого квадратного метра складского пространства.
Высокая производительность
Скорость обработки до 300 паллет за смену. Шаттл перемещается со скоростью 1,1 м/с без груза и 0,55 м/с с паллетой, обеспечивая бесперебойную работу 24/7.
Гибкая логистика
Поддержка принципов FIFO и LIFO для различных типов товаров. Быстрое переключение между режимами без изменения конфигурации стеллажей.
Энергоэффективность
Литий-ионные аккумуляторы обеспечивают до 16 часов непрерывной работы. Снижение энергопотребления на 40% по сравнению с традиционными системами.
Работа в экстремальных условиях
Стабильная работа при температурах от -30°C до +45°C. Специальное исполнение для холодильных камер и морозильных складов.
Повышенная безопасность
Автоматическое позиционирование и система плавного торможения исключают повреждение груза. Датчики расстояния предотвращают столкновения.
Полная автоматизация
Минимизация человеческого фактора. Автономная работа шаттлов по заданным алгоритмам без участия оператора.
Снижение затрат на обслуживание
Техническое обслуживание 1 раз в 12 месяцев. Уменьшение расходов на ремонт стеллажей и погрузочной техники.
Высокая грузоподъемность
Возможность работы с паллетами весом до 1500 кг. Прочная конструкция из оцинкованной стали.
Универсальность применения
Подходит для различных отраслей: от пищевой промышленности до фармацевтики и металлургии.
Быстрая окупаемость
Срок окупаемости 3-5 лет за счет снижения операционных расходов и увеличения производительности.
Непрерывная работа
Возможность работы в три смены без остановки. Быстрая замена аккумуляторов - 5,5 часов полной зарядки.
Точное позиционирование
Фотосенсоры и датчики расстояния обеспечивают точность размещения паллет с погрешностью менее 1 мм.
Интеграция с WMS
Легкая интеграция с системами управления складом. Автоматическое обновление данных в реальном времени.
Сокращение персонала
Уменьшение количества операторов на 60%. Один пульт управления может контролировать до 4 шаттлов.
Масштабируемость
Поэтапное внедрение системы. Возможность увеличения количества шаттлов и расширения стеллажных систем.
Видео
Смотрите наши видео о компании, конференциях и мероприятиях
Сравнение с другими типами стеллажей
| Характеристика | Шаттловые стеллажи | Фронтальные стеллажи | Набивные стеллажи | Гравитационные стеллажи | Push Back |
|---|---|---|---|---|---|
| Принцип работы | Автоматизированный шаттл | Погрузчик работает в проходах | Погрузчик заезжает в канал | Груз движется под собственным весом | Специальные погрузчики с функцией стабилизации |
| Управление грузом | Полностью управляемо | Прямой доступ к каждой паллете | Ограниченный контроль | Только FIFO | Ограниченный контроль |
| Безопасность | Высокая (автоматизация) | Средняя (риск столкновений) | Средняя (риск повреждений) | Низкая (сложный контроль) | Средняя |
| Плотность хранения | Очень высокая | Низкая (широкие проходы) | Высокая | Средняя | Высокая |
| Скорость обработки | До 300 паллет/смена | 150-180 паллет/смена | 100-120 паллет/смена | 120-150 паллет/смена | 130-160 паллет/смена |
| Стоимость внедрения | Высокая | Низкая | Средняя | Средняя | Высокая |

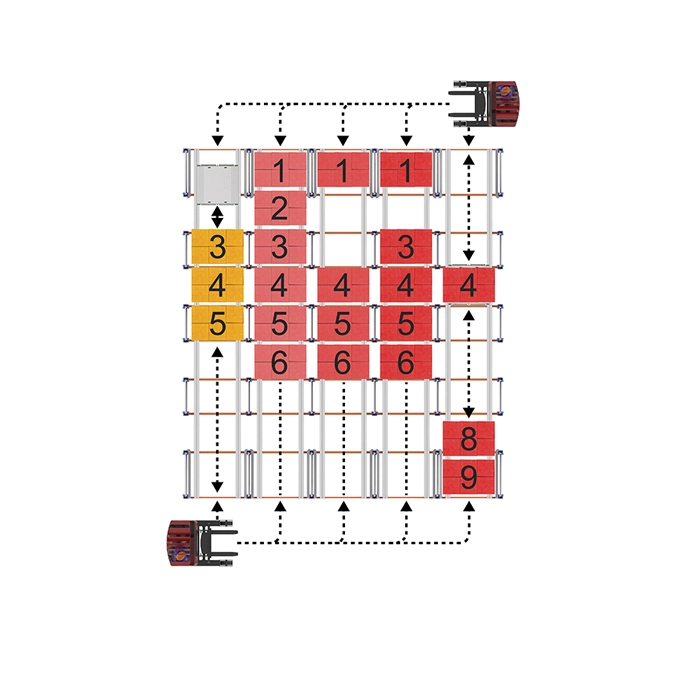

Принцип работы FIFO
First In, First Out - первый пришел, первый ушел
FIFO (First In, First Out) - это система складской логистики, при которой товары, поступившие на склад первыми, отгружаются в первую очередь. Этот принцип особенно важен для скоропортящихся товаров, продукции с ограниченным сроком годности и сезонных товаров. Система обеспечивает правильную ротацию запасов и предотвращает залеживание товара на складе.

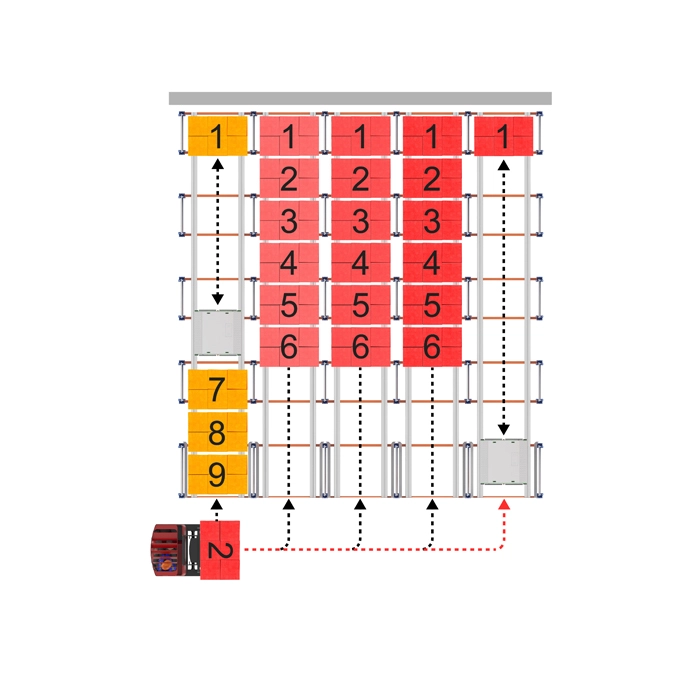

Принцип работы LIFO
Last In, First Out - последний пришел, первый ушел
LIFO (Last In, First Out) - это система складского учета, при которой товары, поступившие на склад последними, отгружаются в первую очередь. Данный метод оптимально подходит для нескоропортящихся товаров, строительных материалов, промышленного сырья и продукции без строгих сроков годности. Система упрощает процессы пополнения запасов и снижает логистические издержки.
Сферы применения
Логистические центры
- Высокая скорость обработки тысяч паллет в день
- Оптимизация грузопотоков
- Снижение трудозатрат

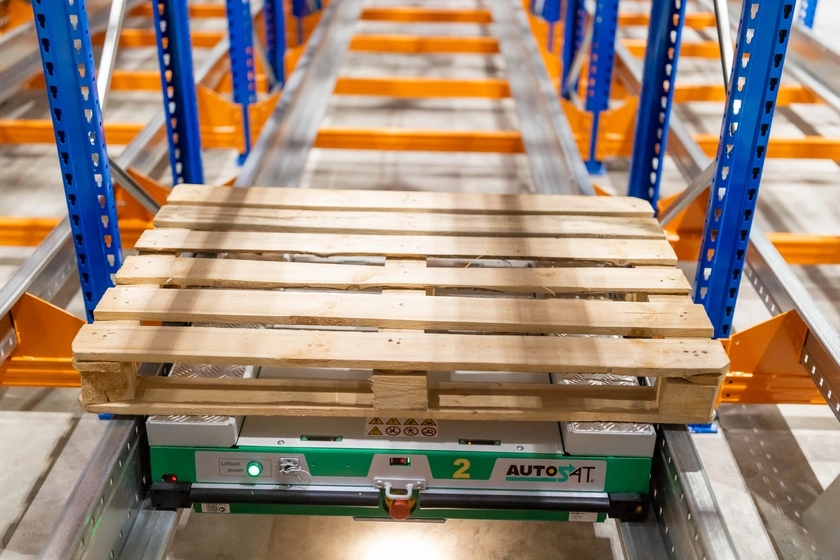

Производственные склады
- Быстрая подача сырья в цеха
- Эффективное хранение готовой продукции
- Интеграция с производственными линиями
Холодильные камеры
- Надёжная работа при температурах до -30°C
- Минимизация времени нахождения персонала в холоде
- Энергоэффективность в условиях морозильных камер

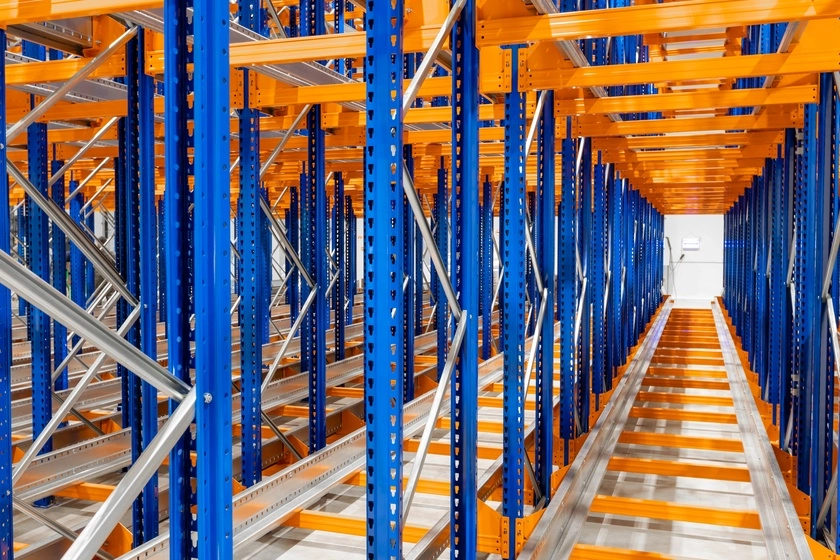

Фармацевтика
- Точный контроль сроков хранения
- Соблюдение температурных режимов
- Автоматический учёт партий
Производители мороженого
- Бесперебойная работа при -25°C
- Сохранение товарного вида продукции
- Быстрая отгрузка сезонных партий
Производители напитков
- Хранение продукции при стабильной температуре
- Эффективное использование складских площадей
- Оптимизация логистики крупных партий

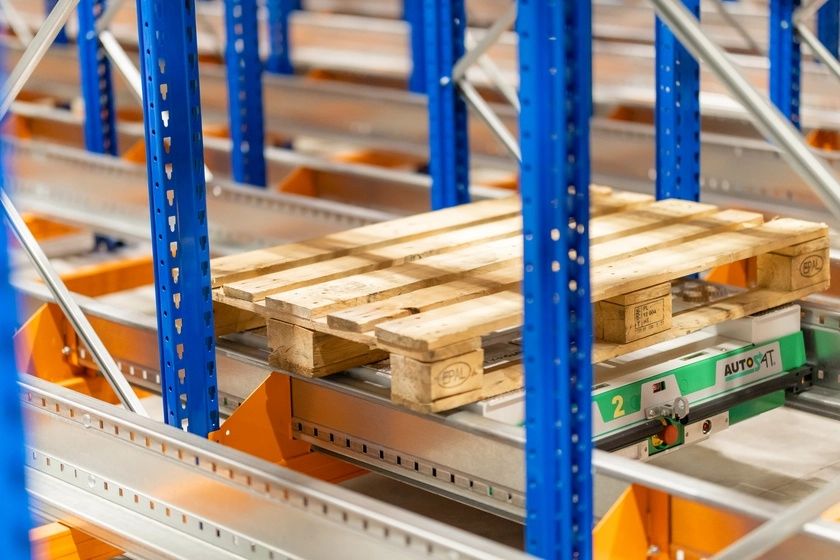

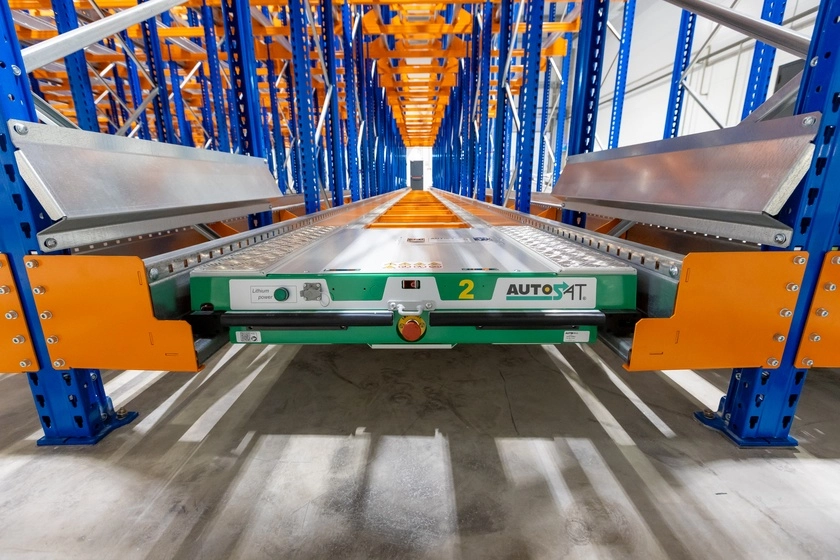

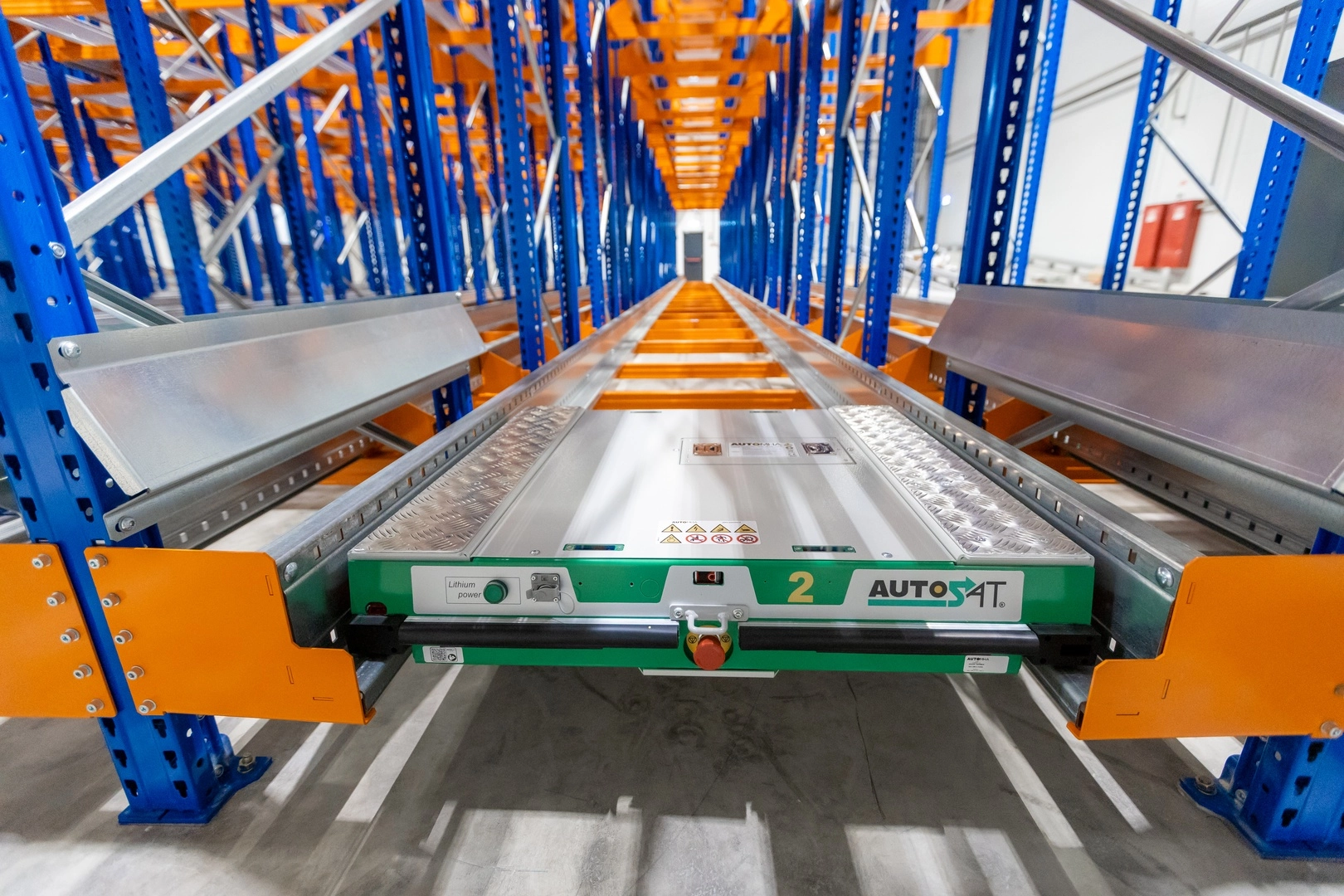

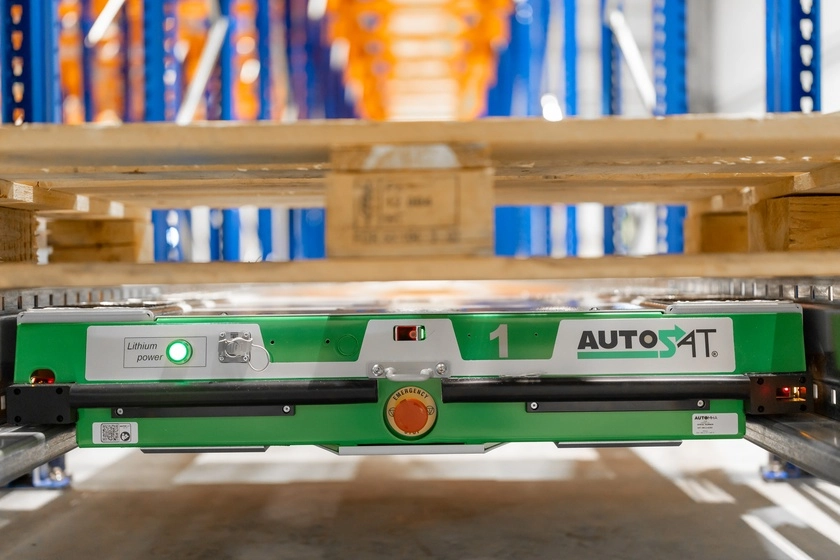

Технические характеристики шаттла AUTOSAT
Автономная платформа
Роботизированный шаттл AUTOSAT управляется с пульта дистанционного управления. Оснащен системой датчиков для точного позиционирования и безопасной работы с грузами.
Габаритные размеры
Глубина: 878 мм, высота: 174 мм, ширина: 955 мм. Масса: 180 кг. Компактные размеры обеспечивают маневренность в стеллажных каналах.
Грузоподъемность
Максимальная нагрузка: 1500 кг на паллету. Работает с европаллетами 1200×800 мм и поддерживает хранение паллет разной длины.
Температурный режим
Стандартное исполнение: от +5°C до +45°C. Низкотемпературная версия: от -30°C до +4°C для морозильных камер и холодильных складов.

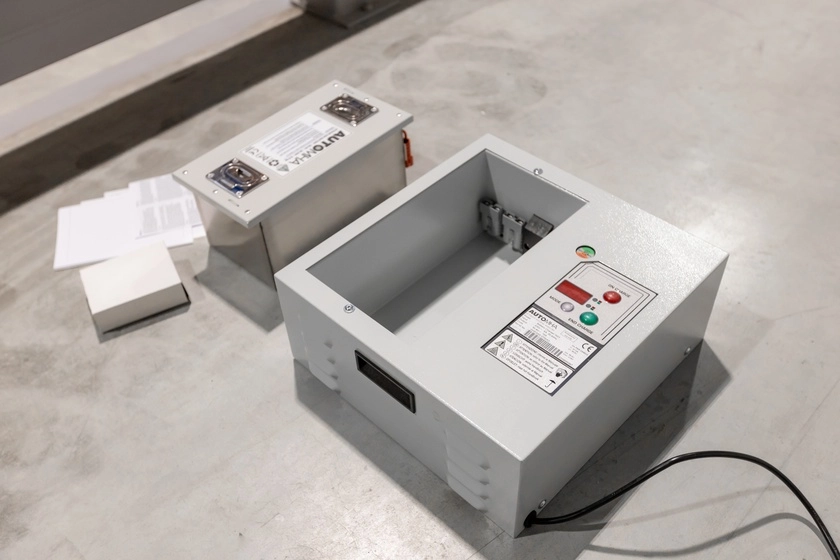

Электропитание
Литий-ионный аккумулятор с временем работы до 16 часов. Время зарядки: 5,5 часов. До 2000 циклов перезарядки.
Скорость перемещения
Скорость без груза: 1,1 м/с, с грузом: 0,55 м/с. Обеспечивает высокую производительность - до 300 паллет за смену.
Система датчиков
Многоуровневая система сенсоров включает датчики расстояния, лазерные сенсоры и инфракрасные сканеры, которые обеспечивают миллиметровую точность позиционирования и полностью исключают риск столкновений. Высота подъема груза: 45 мм.
Защита и обслуживание
Класс защиты IP54 от влаги и пыли. Техническое обслуживание 1 раз в 12 месяцев. Замена аккумулятора по мере износа.
Внедрение шаттловой системы
6 ключевых этапов успешного внедрения
Анализ и проектирование
Оценка грузопотока, типа паллет, площади склада. Разработка индивидуального проекта с учётом особенностей вашего бизнеса.
Изготовление оборудования
Производство стеллажей и шаттлов на заводе с соблюдением всех стандартов качества и безопасности.
Монтаж и настройка
Профессиональная установка системы, тестирование под нагрузкой, отладка всех компонентов.
Обучение персонала
Подробный инструктаж по работе с пультом управления и системе безопасности.
Сервисное сопровождение
Техническая поддержка, регулярное обслуживание и обеспечение запасными частями в течение всего срока эксплуатации.
Интеграция с WMS
Настройка взаимодействия с системой управления складом для автоматизации учёта и оптимизации логистических процессов.
Нужна помощь в выборе? Наши специалисты бесплатно проконсультируют и подберут оптимальное решение!
Получить консультациюМонтаж и обслуживание шаттловых систем
Профессиональная установка и гарантийное обслуживание автоматизированных складов
Подготовка помещения
Требуется идеально ровный бетонный пол с допуском ±5 мм на 10 метров. Наши специалисты проводят лазерное нивелирование и подготовку поверхности.
Монтаж стеллажей
Точная установка направляющих с соблюдением геометрии. Крепление к полу анкерами высокой прочности. Отклонение от вертикали не более H/750.
Пуско-наладка
Настройка шаттлов, калибровка датчиков, программирование контроллеров. Тестирование системы под рабочей нагрузкой 1500 кг.
Дополнительные услуги обслуживания
Ежегодное техническое обслуживание
Замена аккумуляторов шаттлов
Обновление программного обеспечения
Ремонт и замена комплектующих
Почему выбирают наши шаттловые стеллажи?
Полная автоматизация процессов
Роботизированные шаттлы работают автономно 24/7, исключая человеческий фактор и повышая точность складских операций до 99,9%.
Высокая производительность
Обработка до 300 паллет за смену с точным позиционированием. Скорость перемещения до 1,1 м/с обеспечивает быстрый грузооборот.
Максимальная плотность хранения
Увеличение вместимости склада на 60-80% за счет глубины каналов до 40+ паллет и минимальных зазоров между грузами.
Работа в экстремальных условиях
Специальное исполнение для температур от -30°C до +45°C. Идеальное решение для холодильных и морозильных складов.
Готовы автоматизировать склад?
Получите бесплатный расчет производительности и экономический эффект от внедрения шаттловых систем!
FAQ (частые вопросы)
Какой срок окупаемости шаттловой системы?
- При интенсивной эксплуатации: 3-5 лет
- За счет экономии на персонале и увеличения емкости склада
- Снижение операционных расходов до 40%
Какая производительность у шаттловых систем?
- До 300 паллет за 8-часовую смену
- Скорость перемещения: 1.1 м/с без груза, 0.55 м/с с грузом
- Непрерывная работа до 16 часов
Работают ли шаттлы в морозильных камерах?
- Специальное исполнение для температур от -30°C до +4°C
- Антикоррозионная защита и морозостойкие компоненты
- Стабильная работа в условиях повышенной влажности
Какие системы навигации используются?
- Индукционные направляющие для точного позиционирования
- Лазерные и оптические сенсоры контроля расстояния
- Резервирование систем для бесперебойной работы
Какая максимальная грузоподъемность?
- До 1500 кг на одну паллету
- Работа с европаллетами 1200×800 мм
- Поддержка паллет разной длины в одном канале
Как организовано питание шаттлов?
- Литий-ионные аккумуляторы с быстрой заменой
- Время работы без подзарядки: до 16 часов
- Время полной зарядки: 5.5 часов
Какие меры безопасности предусмотрены?
- Система плавного торможения и аварийной остановки
- Датчики столкновения и защиты от падения груза
- Класс защиты IP54 от влаги и пыли
Как часто требуется обслуживание?
- Техническое обслуживание: 1 раз в 12 месяцев
- Замена аккумуляторов: по мере износа (2-3 года)
- Дистанционный мониторинг состояния системы
Возможна ли интеграция с существующими WMS?
- Полная интеграция с популярными WMS-системами
- API для подключения к собственным разработкам
- Поддержка протоколов обмена данными в реальном времени

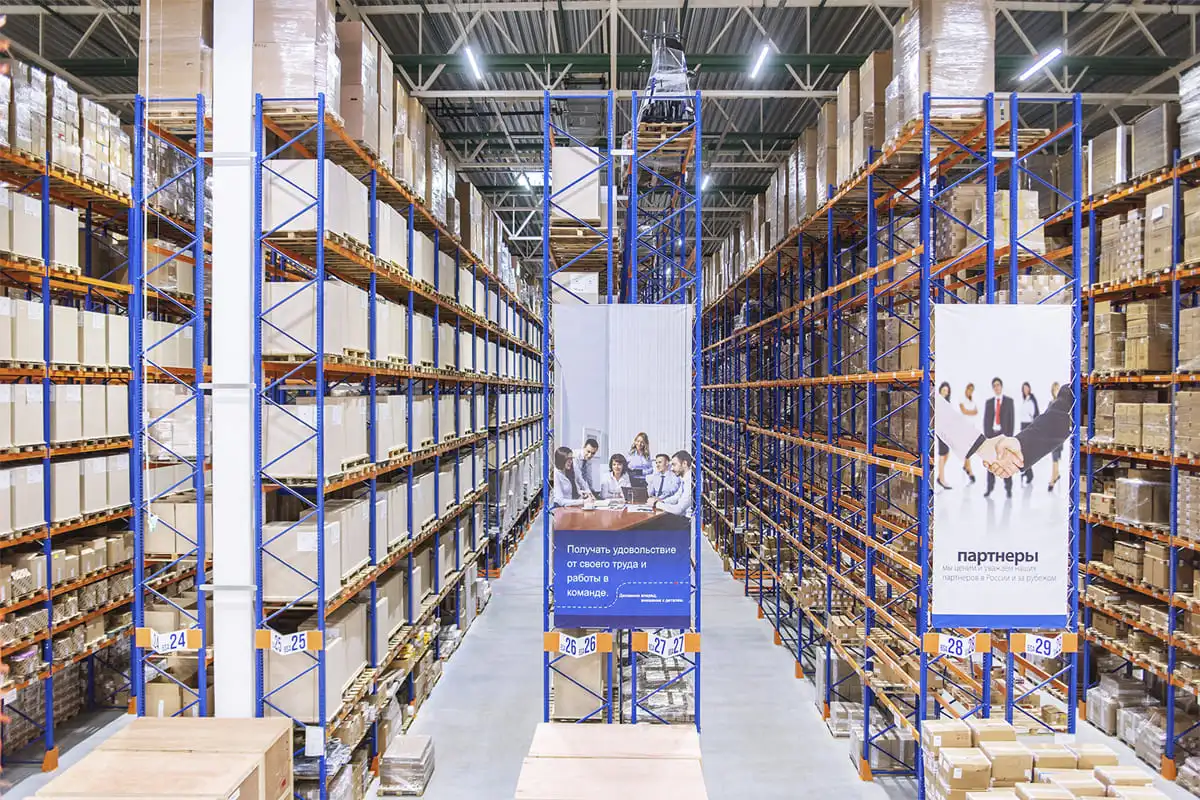

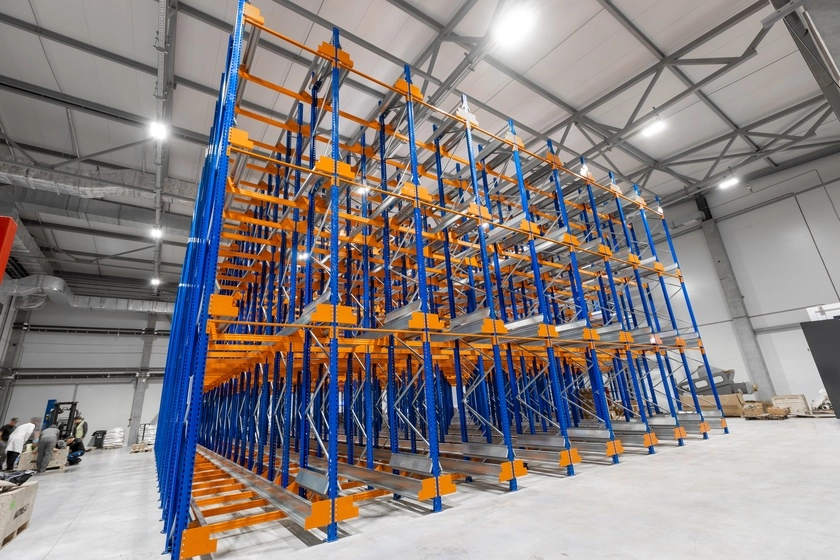

Реализованные проекты
Рекомендуем почитать
Статьи о шаттловых стеллажных системах и автоматизации складов
Другие виды стеллажей
Широкий ассортимент стеллажных систем для различных типов хранения

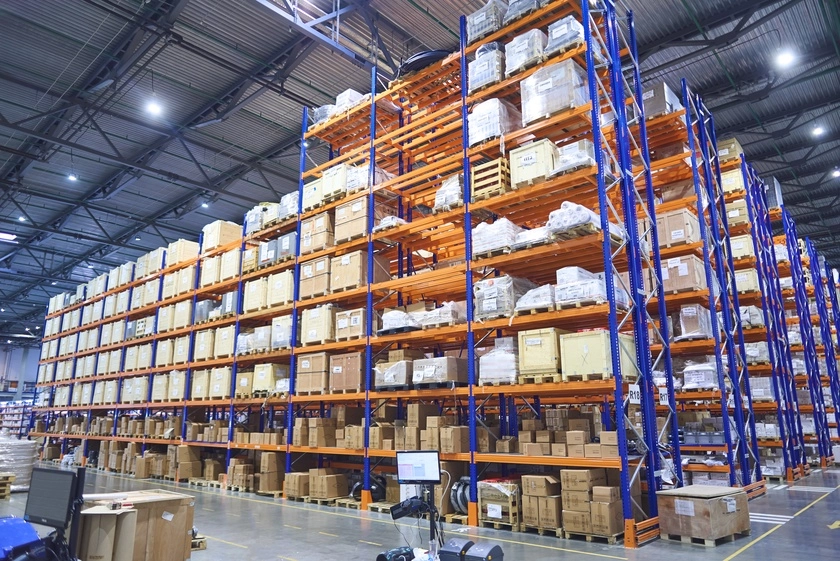

Паллетные стеллажи
Универсальные решения для эффективного складирования грузов на поддонах с фронтальным доступом к каждой паллете. Идеальны для складов с разнородным ассортиментом.
- Совместимость со стандартными паллетами 1200×800 мм
- Грузоподъемность до 1500 кг на ячейку
- Высота конструкции до 12 метров

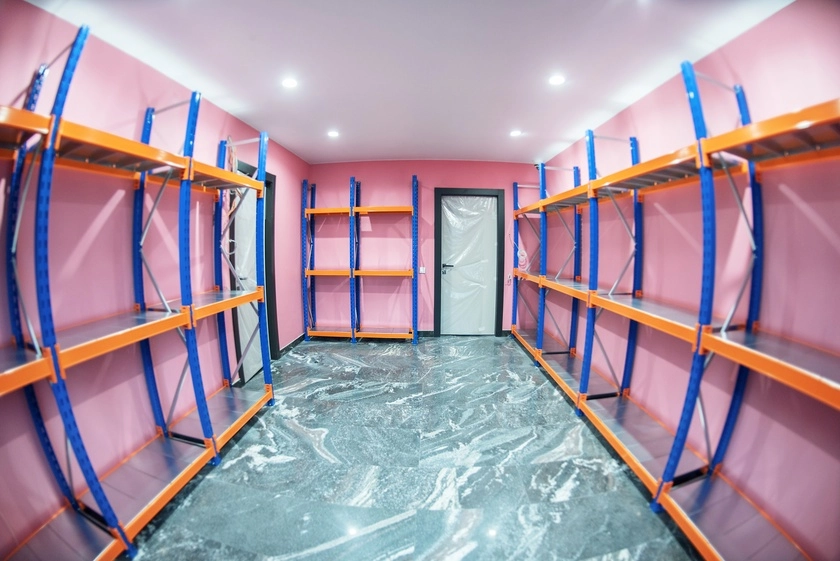

Полочные стеллажи
Многоуровневые системы для организации компактного хранения мелкоштучных товаров, коробочной продукции и архивных материалов. Оптимальны для торговых залов и офисных помещений.
- Нагрузка до 800 кг на полку
- Регулируемая глубина от 300 мм с шагом 100 мм
- Гибкая конфигурация под конкретные задачи

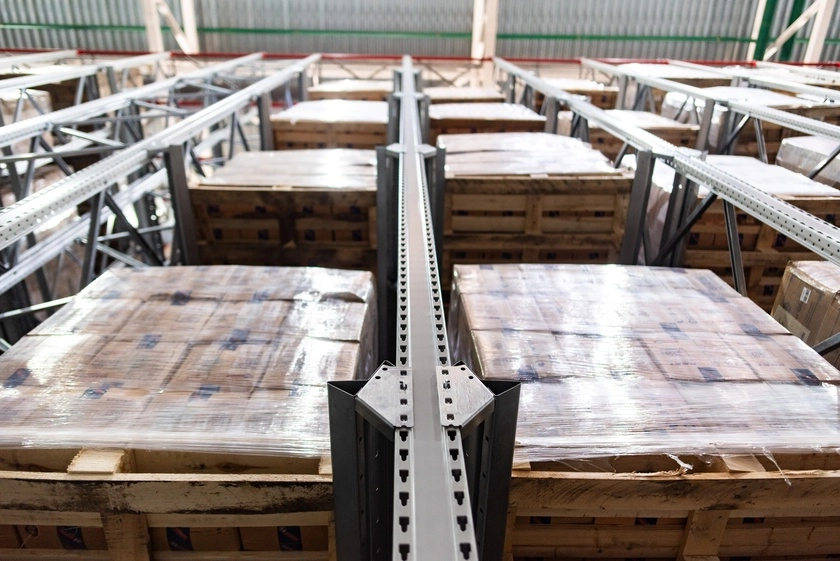

Набивные стеллажи
Эффективное хранение однотипного товара с минимальным количеством SKU в глубину.
- Хранение от 2 паллет в глубину
- Высота до 12 метров
- Максимальное использование площади

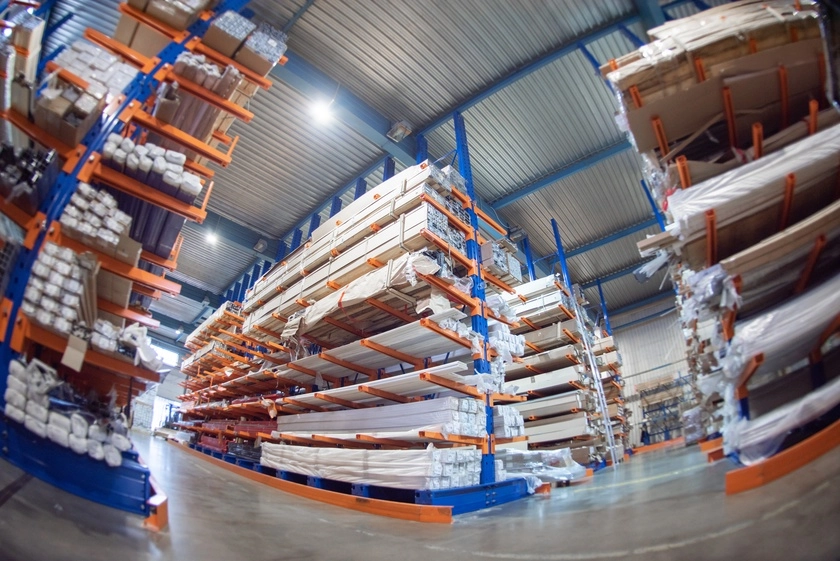

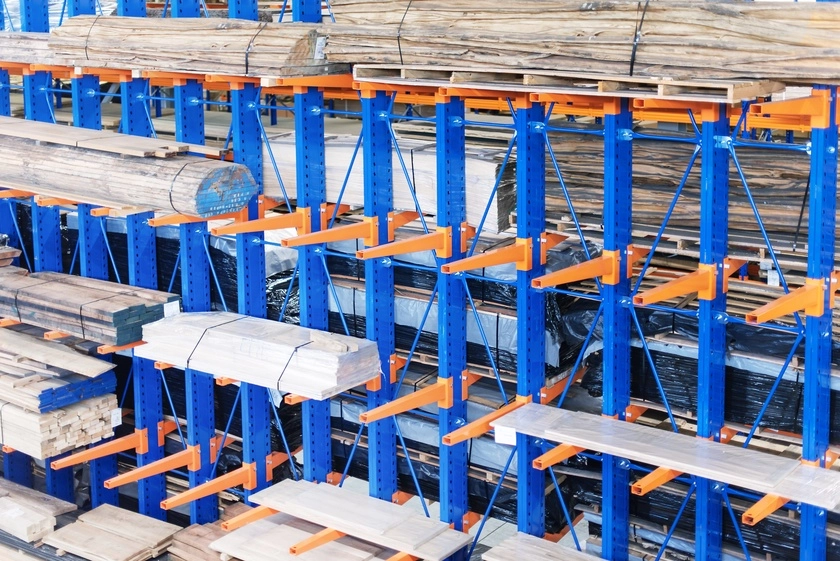

Консольные стеллажи
Специализированные инженерные решения для безопасного складирования длинномерных материалов, труб, профилей и крупногабаритных изделий. Идеальны для производственных предприятий.
- Грузоподъемность от 1500 кг на консоль
- Регулируемые консоли под разные размеры
- Универсальность для различных типов грузов

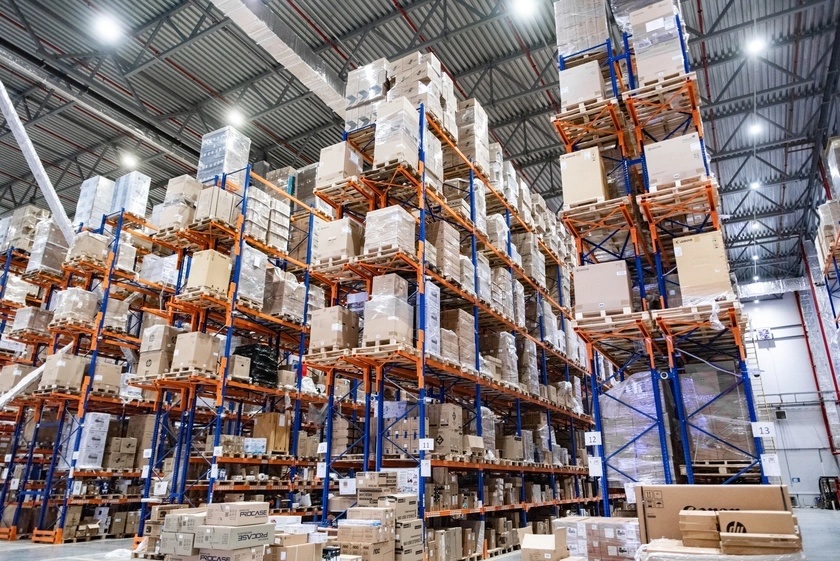

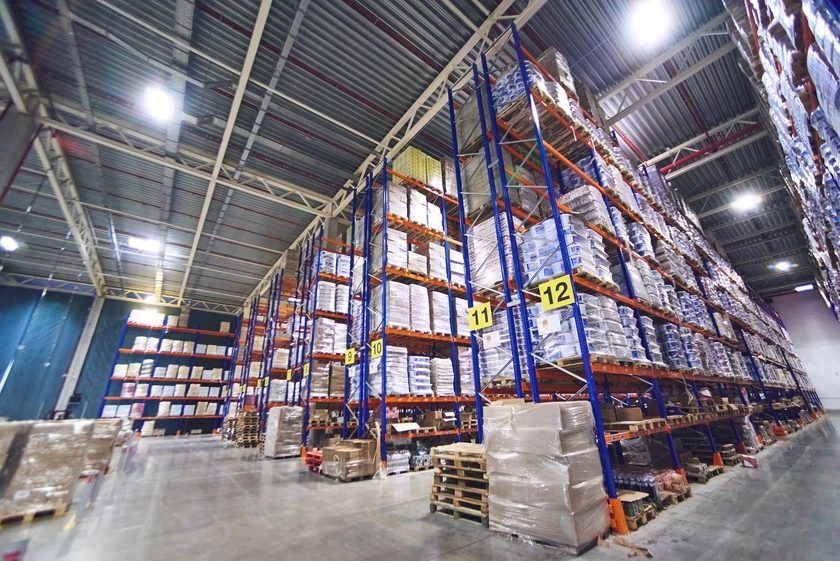

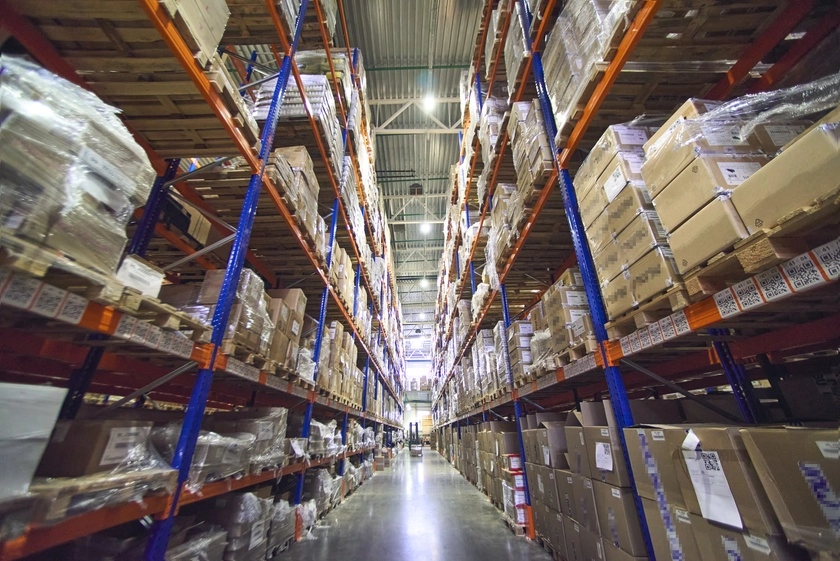

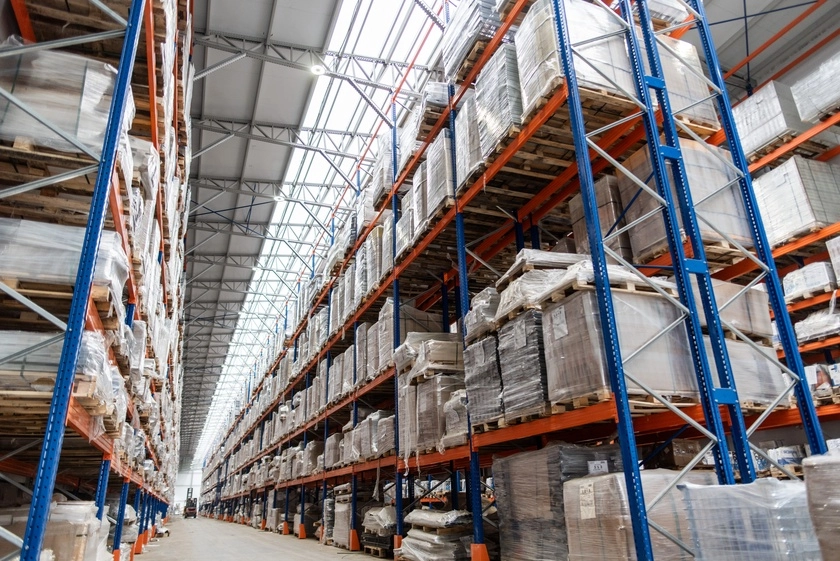

Фронтальные стеллажи
Классические проверенные решения для организации рационального складского пространства с прямым доступом ко всем товарным позициям. Подходят для большинства видов бизнеса.
- Оптимизация процессов комплектации заказов
- Совместимость с полочными системами хранения
- Быстрый и удобный доступ к товарам

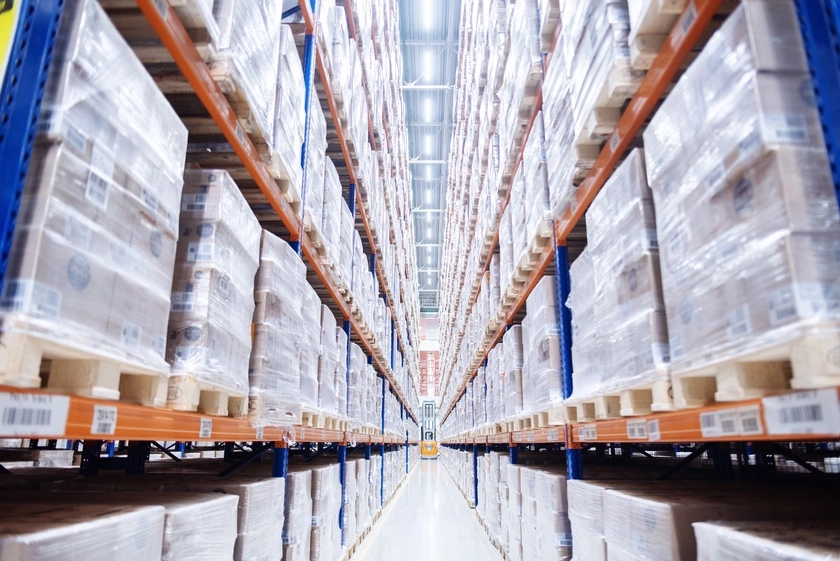

Узкопроходные стеллажи
Высокоэффективные современные системы для складов с ограниченной площадью и интенсивным товарооборотом. Обеспечивают максимальную плотность хранения без потери доступности.
- Минимальная ширина прохода от 1.5 метра
- Высота хранения до 12 метров
- Требуется специализированная техника

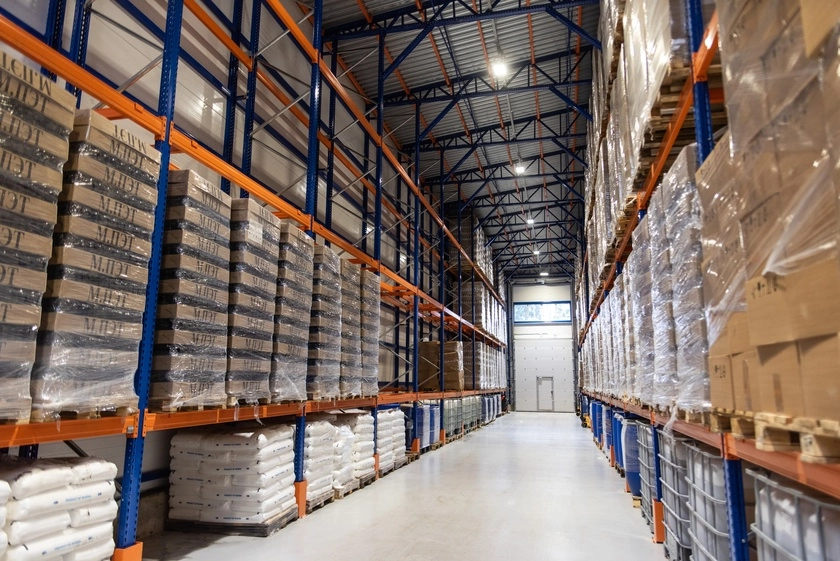

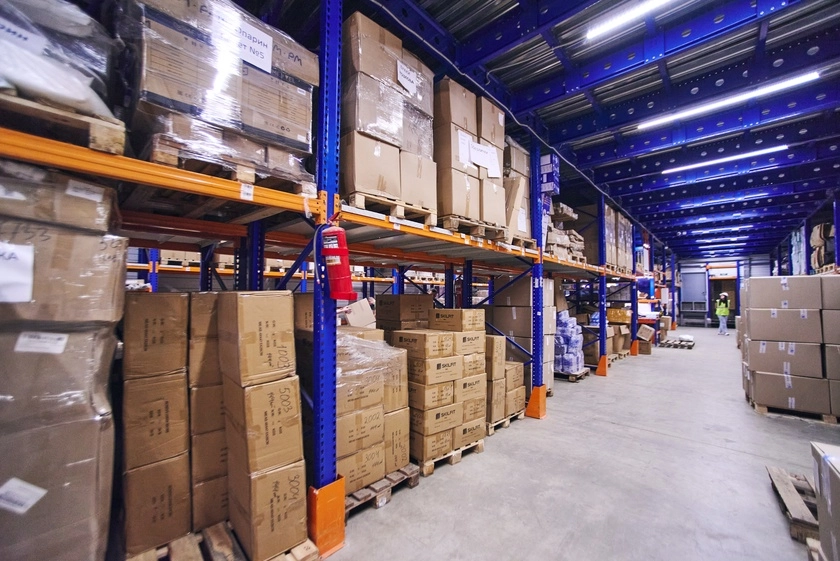

Самонесущий склад
