Производственный мезонин
Организация пространства и дополнительные этажи для промышленных предприятий
Производственные предприятия постоянно сталкиваются с дефицитом площадей для размещения оборудования, организации рабочих зон и вспомогательных помещений. Технологическое развитие требует установки нового оборудования, расширения производственных линий и создания инфраструктуры для персонала, но физические размеры существующих цехов часто ограничивают эти возможности. Капитальное строительство новых помещений связано со значительными затратами, длительными сроками реализации и необходимостью остановки производственного процесса.
Конструктивные особенности производственных мезонинов
Производственный мезонин — это сложная инженерная система, состоящая из несущего каркаса, межэтажных перекрытий, ограждений, лестниц и вспомогательных элементов. Конструкция проектируется с учетом специфических требований промышленной среды: нагрузок, повышенной влажности, агрессивных сред и необходимости размещения тяжелого оборудования.
Несущий каркас изготавливается из стального проката различного сечения — от профильных стоек до сварных колонн сложной формы. Выбор сечения и толщины металла определяется расчетными нагрузками, которые включают вес самого мезонина, размещаемого оборудования, материалов и динамическое воздействие от движения персонала и техники. Для производственных мезонинов характерно использование усиленных колонн с шагом от 3 до 6 метров, что позволяет создавать свободные пространства под платформой для проезда погрузочной техники и размещения оборудования.
Прочность
Несущий каркас из стального проката обеспечивает высокую нагрузочную способность. Расчетные нагрузки учитывают вес оборудования, материалов и динамическое воздействие
Адаптивность
Гибкая конфигурация с шагом колонн от 3 до 8 метров позволяет создавать свободные пространства для проезда техники и размещения производственного оборудования
Безопасность
Проектирование с учетом промышленных требований: повышенной влажности, агрессивных сред и специфических условий эксплуатации производственных предприятий
Универсальность
Возможность установки в существующих цехах без остановки производства. Решение проблемы дефицита площадей без капитального строительства
Отраслевые примеры внедрения
Производственные мезонины находят применение в различных отраслях промышленности, демонстрируя универсальность и адаптивность данного решения
Машиностроительные предприятия
В машиностроении мезонины используются для организации многоуровневых сборочных линий и размещения вспомогательного оборудования.
Нижний уровень: главная сборочная линия и испытательные стенды. Второй ярус: оборудование для предварительной сборки узлов и агрегатов. Третий уровень: склады комплектующих и инструментальная.
Пищевая промышленность
На пищевых производствах мезонины обеспечивают соблюдение строгих санитарно-гигиенических требований при оптимизации технологических процессов.
Конструкции выполняются из стали с полимерным покрытием, легко поддающимися санитарной обработке. Размещение емкостей для хранения сырья и линий фасовки на разных уровнях.
Фармацевтическое производство
Мезонин используют для организации зон хранения сырья, промежуточных продуктов (интермедиатов) и готовой продукции. Система обеспечивает строгое соблюдение регламентов GMP, исключая перекрестное загрязнение и обеспечивает сохранность продукции.
Ключевые решения: поддержание температурно-влажностного режима, перекрытия с возможностью организации, системы вентиляции с HEPA-фильтрацией (класс ISO 7-8).
Химическая промышленность
На химических производствах мезонины используют для работы в агрессивных средах и обеспечения повышенных мер безопасности.
Конструкция проектируется с учетом интеграции систем заземления для снятия статического электричества. На этапе сборки возможно оснащение противопожарным освещением с резервным питанием и маркировкой эвакуационных путей.
Упаковочные компании
На нижнем уровне размещают автоматические фасовочные линии и этикетировочное оборудование. Верхние ярусы используют для хранения готовой упакованной продукции и запасов сырья.
Многоуровневая организация обеспечивает непрерывность производственного цикла и оптимальное использование складских площадей.
Текстильная промышленность
Нижний этаж занимают раскройные столы и швейное оборудование. На мезонинных уровнях размещают рулоны тканей, фурнитуру и готовую продукцию.
Такая компоновка сокращает логистические маршруты и обеспечивает защиту текстильных материалов от повреждений.
Безопасность и соответствие требованиям
Промышленные мезонины относятся к объектам повышенной опасности, что обусловливает строгие требования к их проектированию, изготовлению и эксплуатации
Нормативная база
Конструкции должны соответствовать комплексу нормативных документов, включая правила промышленной безопасности и отраслевые стандарты.
ГОСТ Р 55525-2017
"Стеллажи сборно-разборные. Общие технические условия"
ГОСТ Р 57381-2017
"Стеллажи паллетные и полочные. Требования безопасности"
Промышленная безопасность
Требования к проектированию и эксплуатации промышленных мезонинов
Правила пожарной безопасности
Нормы и требования противопожарной защиты складских помещений
Ключевые этапы проектирования
Комплексный подход к созданию производственных мезонинов
Анализ существующих условий
Детальное изучение параметров производственного помещения:
- Геометрические размеры и высота потолков
- Расположение колонн, подкрановых путей и технологических проемов
- Несущая способность бетонного пола и возможность его усиления
- Расположение инженерных коммуникаций и возможность их переноса
- Параметры микроклимата и наличие агрессивных сред
Разработка технического задания
Формирование подробных требований к будущей конструкции:
- Виды и массы размещаемого оборудования
- Схемы перемещения персонала и техники
- Требования к зонированию рабочих мест
- Интеграция с существующими технологическими линиями
- Требования к пожарной безопасности
Конструктивный расчет
Выполнение детальных прочностных расчетов:
- Статический расчет несущего каркаса
- Динамический анализ на устойчивость к вибрациям
- Расчет фундаментов и анкерных соединений
- Оценка устойчивости при сейсмических воздействиях
- Теплотехнический расчет конструкций
Разработка рабочей документации
Создание комплекта чертежей и спецификаций:
- Общие виды и планы расположения
- Чертежи металлических элементов и соединений
- Схемы монтажа и узлы крепления
- Планы размещения оборудования
- Инструкции по монтажу и эксплуатации
Монтаж и ввод в эксплуатацию
Монтаж производственных мезонинов выполняется в условиях действующего производства, что требует тщательного планирования и координации с технологическими службами предприятия
Подготовительный этап
Подготовка площадки и организация работ:
- Разметка мест установки колонн и анкерных соединений
- Усиление бетонного пола в зонах повышенных нагрузок
- Организация зон складирования материалов и оборудования
- Установка временных ограждений и предупреждающих знаков
Монтаж несущего каркаса
Последовательная сборка металлоконструкций:
- Установка и выверка колонн с точностью до 3 мм
- Монтаж балок и связей, обеспечивающих пространственную жесткость
- Контроль геометрии конструкции на каждом этапе сборки
- Анкерное крепление к полу
Устройство межэтажных перекрытий
Монтаж настилов и ограждающих конструкций:
- Укладка и крепление элементов настила согласно проекту
- Установка ограждений и защитных экранов
- Монтаж лестничных маршей и площадок
- Устройство проемов и люков для коммуникаций
Ввод в эксплуатацию
Завершающий этап перед вводом в эксплуатацию:
- Контрольный замер геометрических параметров конструкции
- Испытания под нагрузкой согласно проектным требованиям
- Проверка работы грузоподъемных устройств и средств доступа
- Оформление исполнительной документации и актов приемки
Типы мезонинных систем
Инженерные решения для оптимизации складских и промышленных площадей
Складской мезонин
Адаптивные системы для размещения разноформатных грузов, легко встраиваемые в существующую логистическую инфраструктуру. Несущая способность достигает 2000 кг/м², высота конструкций — до 12 м. Комплектуются специализированными типами настилов, подобранными под характеристики хранимой продукции.
Полочный мезонин
Модульные системы коробочного хранения на базе стеллажей 55 серии с различными типами настилов. Несущая способность достигает 1000 кг/м² с нагрузкой до 800 кг на отдельную полку, высота конструкции - до 10 метров, что позволяет адаптировать систему под конкретные задачи складирования.
Паллетные мезонины
Многоярусные комплексы для складирования паллетизированных грузов с обустройством напольного складирования на нескольких уровнях. Позволяют эффективно эксплуатировать высоту склада, совместимы с ричтраками и штабелерами, гарантируют многоуровневое хранение с сохранением быстрого доступа к товарам.
Мезонин на рамах
Гибкие системы, интегрирующие паллетное и коробочное хранение на разных ярусах единой каркасной структуры. Нижний уровень отведен под паллеты, а верхние этажи используются для операций подбора и сортировки, формируя многофункциональное рабочее пространство.
Облегченный мезонин
Специализированные системы для складирования малотоннажных товаров с полным использованием вертикального пространства. Высота конструкций — до 12 м, нагрузка — до 800 кг/м². Решение для хранения компонентов электроники, текстильных изделий и других легких грузов.
Грузовой мезонин
Многоуровневая конструкция для работы с коробками, контейнерами и штучными товарами при комплектации заказов. Нагрузка до 2,5 т/м² на колоннах и 200–800 кг/м² на рамах. От 2 до 5 уровней, высота до 15 м.

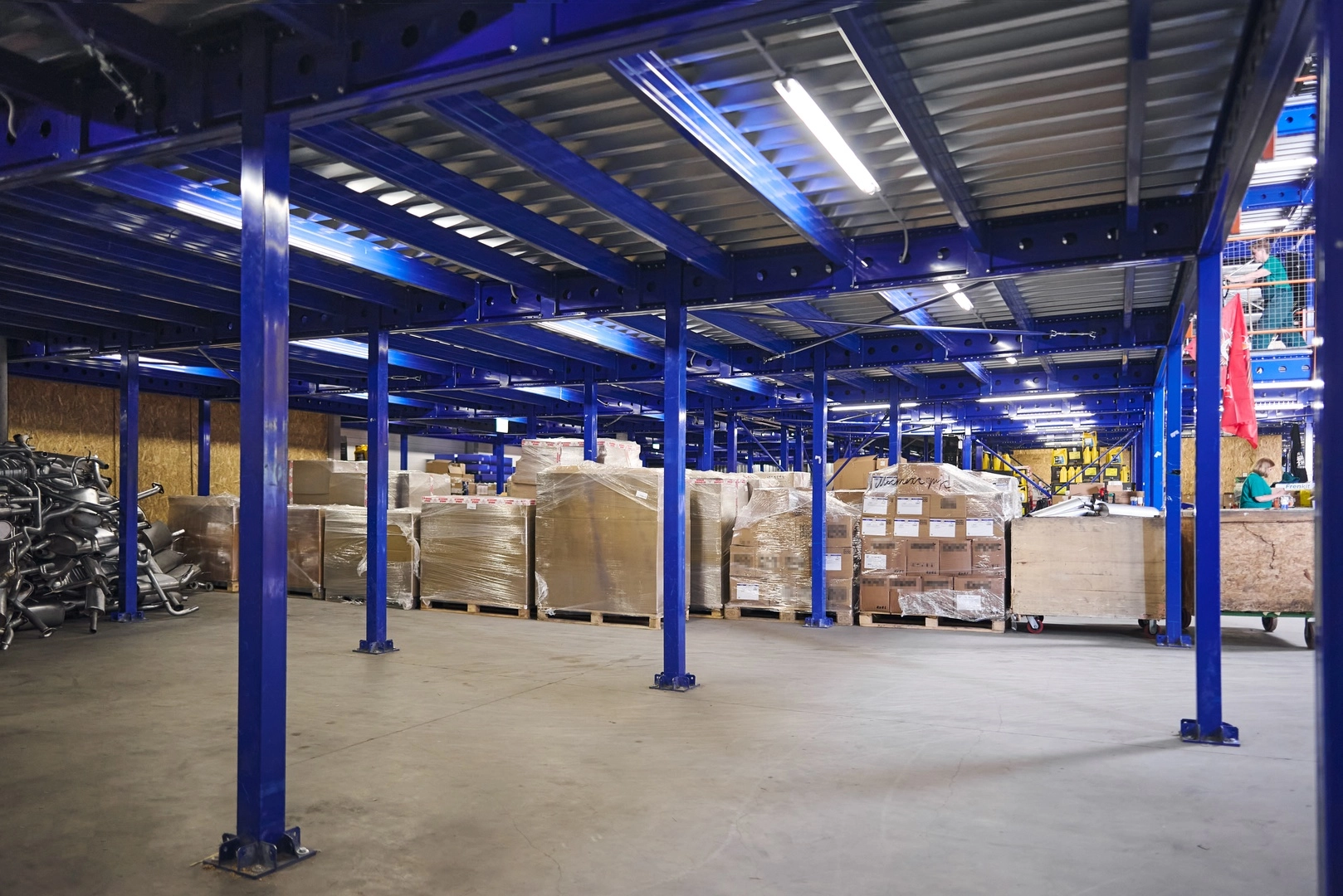

Мезонин на колоннах
Автономная независимая конструкция с высокой грузовместимостью, где основная нагрузка ложится на вертикальные опорные колонны. Выдерживает до 2000 кг/м² при высоте до 12 м, гарантирует беспрепятственный проезд техники под платформой. Оптимальна для организации офисных блоков и производственных цехов.
Самонесущие складские мезонины
Каркас мезонина выполняет функцию несущей основы всего сооружения. Технология исключает необходимость предварительного возведения здания — монтируется конструкция с последующей обшивкой сэндвич-панелями и утеплением. Решение для хранения и комплектации штучных товаров. Предельная высота — 12 м, площадь — до 1500 м².
Стеллажный мезонин
Многофункциональные решения на основе стеллажных систем с широким спектром нагрузок до 3 т/м². Высота конструкций — до 12 м, поддерживают вариативные конфигурации и кастомизируются под уникальные задачи складского хозяйства и технологических операций.
Платформенный мезонин
Многоуровневая система с цельным настилом, оптимальная для работы с мелкоштучными и паллетизированными грузами. Востребована на производственных площадках и в логистических хабах для создания дополнительных операционных зон и мест хранения.
Мезонинные стеллажи
Многоэтажные конструкции высотой до 12 м для организации зон комплектации и компактного хранения. Размещение товаров осуществляется по принципам товарного соседства и ABC-XYZ анализа, что многократно увеличивает скорость отбора. Решение для дистрибуционных центров и складов с высоким оборотом.
Монтаж и сервисное сопровождение
Комплексная реализация проектов от технического аудита до гарантийного и постгарантийного обслуживания промышленных платформ
Технический аудит и расчет производственного мезонина
Проводим комплексный анализ производственного помещения: изучаем особенности технологических процессов, расположение коммуникаций, несущую способность перекрытий и пола. Выполняем статические и динамические расчеты с учетом вибрационных нагрузок от оборудования. Разрабатываем технико-экономическое обоснование и создаем визуализацию будущей промышленной платформы для интеграции в действующее производство.
Беспрерывный монтаж в условиях действующего производства
Организуем монтажные работы в условиях функционирующего производства с соблюдением всех норм промышленной безопасности. Применяем технологии точной лазерной нивелировки для установки опорных колонн с допуском не более 2 мм. Используем анкерные системы химического типа для крепления в бетонных основаниях. Наши специалисты работают по гибкому графику, включая ночные смены и выходные дни, чтобы исключить простои вашего производства.
Система технического обслуживания и мониторинга
Внедряем программу регулярного технического аудита с применением неразрушающих методов контроля: ультразвуковой дефектоскопии сварных швов. Проводим динамические испытания под рабочей нагрузкой с использованием тарированного груза. Разрабатываем индивидуальный регламент технического обслуживания с ведением электронного журнала всех выполненных работ и замеров параметров.
WMS-интеграция и организации складской маршрутизации
Превращаем многоуровневые пространства в интеллектуальные логистические хабы с цифровым управлением
Мезонинные системы кардинально трансформируют складскую логистику, многократно увеличивая не только площадь хранения, но и сложность управления товарными потоками. Без интеграции с современной WMS (Warehouse Management System) преимущества многоуровневой конструкции нивелируются хаотичным перемещением персонала и снижением производительности.
Мы разрабатываем и внедряем интеллектуальные системы адресного хранения, где каждая ячейка на каждом ярусе получает уникальный идентификатор, интегрированный с WMS. Например, адрес MZ-03-C-2-15 точно определяет: зону мезонина (MZ), ряд (03), секцию (C), уровень (2) и конкретное место хранения (15). Такой подход исключает ошибки при поиске и отборе товаров, сокращает время на обучение персонала.
Почему выбирают наши решения
Точный расчет несущей способности
Каждая конструкция просчитывается индивидуально с учетом динамических нагрузок, вибраций и специфики оборудования. Используем сталь толщиной от 2 мм и двутавровые балки для нагрузок от 2000 кг/м².
Адаптация под технологические процессы
Проектируем мезонины с учетом производственных потоков: интегрируем систему под конвейерные линии, системы вентиляции, электропитания и промышленные коммуникации. Обеспечиваем беспрепятственный доступ к оборудованию для обслуживания.
Промышленная безопасность и соответствие ГОСТ
Все конструкции соответствуют требованиям промышленной безопасности: ограждения высотой 1100 мм, антискользящее покрытие настилов, расчетные нагрузки с коэффициентом запаса 1.25. соответствие ГОСТ и СНиП
Рациональное использование высоты помещений
Максимально используем высоту цехов от 6 до 16 метров. Оптимизируем пространство под мезонином для проезда погрузочной техники и размещения дополнительного оборудования. Увеличиваем полезную площадь в 2-3 раза.
Сокращение логистических издержек
Размещаем сырье и комплектующие непосредственно над производственными линиями. Снижаем время на перемещение материалов. Организуем поточное производство с минимальными транспортными операциями.
Быстрый монтаж без остановки производства
Модульная система позволяет вести монтаж в действующем цехе поэтапно. Используем болтовые соединения вместо сварки. Средний срок монтажа - 7-14 дней в зависимости от сложности проекта.
Гибкость конфигураций и масштабируемость
Предлагаем решения от отдельных платформ до многоуровневых систем. Возможность последующего расширения и модернизации. Интеграция с существующими стеллажными системами и оборудованием.
Специализированные решения для отраслей
Разрабатываем мезонины для пищевой, фармацевтической, химической промышленности с учетом отраслевых требований
Профессиональный расчет производственного мезонина
Получите детальный технико-экономический расчет с визуализацией и спецификацией оборудования.
Реализованные проекты
Критерии выбора производственного мезонина:
технико-экономическое обоснование
Профессиональный подход к проектированию промышленных многоуровневых систем
Анализ технологических нагрузок и динамических воздействий
Определение расчетных нагрузок с учетом веса оборудования, вибрационных воздействий и динамических коэффициентов. Расчет несущей способности с запасом прочности 1.25 согласно СНиП. Учет категорий помещений по взрывопожарной опасности.
Оценка производственных потоков и эргономики
Анализ логистических маршрутов, зон погрузки-разгрузки, требований к грузоподъемным механизмам. Проектирование с учетом эргономических норм: ширины проходов, высоты ярусов, углов наклона лестниц. Интеграция с системами вентиляции и электроснабжения.
Расчет экономической эффективности инвестиций
Методика включает: капитальные затраты на проектирование и монтаж, эксплуатационные расходы, оценку высвобождаемых площадей. Анализ повышения производительности и снижения себестоимости.
Выбор материалов и антикоррозийной защиты
Применение стали толщиной от 2 мм с полимерным покрытием для агрессивных сред. Расчет коррозионной стойкости согласно ISO 12944 для различных климатических зон.
Проектирование систем безопасности и соответствие нормативам
Ограждения высотой 1100 мм с нагрузкой 150 кг/м, антискользящие настилы с коэффициентом трения 0.6. Системы аварийного освещения и противопожарной защиты. Соответствие требованиям Ростехнадзора и ГОСТ 23118-2012.
Оптимизация жизненного цикла и сервисного обслуживания
Программа технического обслуживания с периодичностью 6-12 месяцев. Мониторинг состояния конструкций, диагностика узлов крепления. Ремонтопригодность конструкции с возможностью замены элементов без остановки производства.
Получите детальный расчет для вашего производства с анализом инвестиционной привлекательности
Заказать расчетЭкспертные ответы о производственных мезонинах
Профессиональные решения для организации многоуровневых производственных пространств
Как рассчитывается несущая способность производственного мезонина?
- Статический расчет с коэффициентом запаса прочности 1.25 согласно ГОСТ
- Учет динамических нагрузок
- Анализ точечных нагрузок в местах установки оборудования
Как интегрировать мезонин с существующими технологическими линиями?
- Проектирование проемов для конвейерных систем и транспортных люков
- Установка виброизолирующих опор для установки оборудования
- Организация коммуникационных лифтовых шахт для подьёма груза
Какие нагрузки выдерживают производственные мезонины?
- Стандартные нагрузки: 500-800 кг/м² для складских зон
- Усиленные конструкции: до 1000-1500 кг/м² для тяжелого оборудования
- Специальные решения: до 2500 кг/м² для тежелого груза
Какие требования к высоте ярусов и пролетам между колоннами?
- Высота ярусов: от 2.5 м для административных помещений до 4 м для производственных
- Шаг колонн: от 2 м стандартно, до 6 м с применением усиленных балок
- Свободное пространство под первым ярусом: не менее 3.5 м для проезда техники
Какие системы безопасности обязательны для промышленных мезонинов?
- Ограждения высотой 1100 мм с нагрузкой 150 кг/м по ГОСТ Р 57381-2017
- Автоматические противопожарные системы и датчики задымления
- Аварийное освещение и система эвакуации согласно СП 52.13330.2016
Как проводится монтаж в действующем производстве без остановки?
- Поэтапный монтаж с выделением безопасных рабочих зон
- Использование болтовых соединений вместо сварки
- Ночные смены для критических этапов работ
Какая документация требуется для ввода в эксплуатацию?
- Проектная документация с расчетами нагрузок и чертежами
- Паспорта на материалы и сертификаты соответствия
- Акты испытаний под нагрузкой и технического освидетельствования
Какой экономический эффект от внедрения производственного мезонина?
- Увеличение полезной площади в 2-3 раза без капитального строительства
- Снижение логистических издержек за счет компактного размещения
Возможна ли модернизация и перепланировка существующих мезонинов?
- Добавление дополнительных ярусов после расчета несущей способности
- Изменение конфигурации с сохранением основных несущих элементов
- Интеграция нового оборудования с усилением локальных узлов
Экспертные материалы о производственных мезонинах
Другие решения для склада
Комплексное оснащение складов под любые задачи
Фронтальные стеллажи
Классические системы для паллетного хранения с фронтальной загрузкой и доступом с двух сторон.
- Прямой доступ к паллетам
- Высокая грузоподъемность
- Для любых типов складов
Паллетные стеллажи
Универсальные системы для складирования паллетированных грузов с различными типами загрузки.
- Различные системы загрузки
- Оптимальное использование пространства
- Быстрый доступ к грузам
Набивные стеллажи
Системы глубинного хранения с последовательной загрузкой паллет для максимальной плотности складирования.
- Высокая плотность хранения
- Экономия складского пространства
- Для однородных партий товаров
Облегченные полочные стеллажи
Стеллажи серии СМК для компактного хранения мелкоштучных товаров в коробках и лотках.
- Нагрузка от 100 кг на полку
- Оптимально для мелких товаров
- Гибкая конфигурация
Стеллажи для кабельных барабанов
Специализированные решения для хранения кабельных барабанов диаметром от 800 мм до 2 метров.
- Грузоподъемность до 5 тонн на катушку
- Возможность размотки на ярусах
- Многоярусное хранение
Шаттловые стеллажные системы
Высокотехнологичные автоматизированные системы хранения с самоходным шаттлом для паллет.
- Высокая плотность хранения
- Полная автоматизация операций
- Быстрый доступ к грузам
- Эффективное использование пространства
Консольные стеллажи
Специализированные системы для хранения длинномерных грузов: труб, профилей и досок.
- Нагрузка до 3000 кг на консоль
- Регулируемые консоли
- Для производственных складов
